Blocs de distribution électrique unipolaires : définition, fonctionnement, application

Un bloc de distribution électrique, aussi appelé répartiteur, est un dispositif permettant de répartir le courant d’un conducteur principal vers plusieurs circuits secondaires. Il simplifie le câblage, sécurise les connexions et optimise la distribution de l’énergie dans un tableau électrique.

Essentiels dans les installations industrielles, tertiaires et résidentielles, ces composants existent en plusieurs variantes selon les besoins : compatibilité avec le cuivre et l’aluminium, connexion sur barre flexible, ou encore modèles avec protection renforcée.

NPi propose désormais une gamme de blocs de distribution unipolaires, adaptés aux exigences des professionnels. Ce guide détaille leur fonctionnement, leurs caractéristiques techniques et leurs principales applications.

Qu’est-ce qu’un bloc de distribution unipolaire ?

Un bloc de distribution électrique, aussi appelé répartiteur, est un dispositif qui permet d'assurer la dérivation et la répartition du courant électrique à partir d’un conducteur principal vers plusieurs conducteurs secondaires. Il permet ainsi d’alimenter plusieurs circuits électriques à partir d’une seule source d’énergie, tout en garantissant une connexion fiable et sécurisée.

Sur le plan technique, un bloc de distribution sert à optimiser la distribution du courant en limitant les pertes de contact et l’échauffement des connexions. Il est constitué des éléments suivants :

Un corps isolant en matériau thermoplastique : Ce boîtier, souvent en polyamide ou en polycarbonate autoextinguible, protège les connexions contre les courts-circuits, les arcs électriques et les contacts accidentels. Certains modèles sont sans halogène afin de limiter l’émission de fumées toxiques en cas d’incendie.
Un système de connexion à bornes en cuivre ou en aluminium : Les bornes sont usinées pour assurer un contact optimal et minimiser la résistance de transition. Les blocs compatibles avec l’aluminium possèdent un traitement de surface spécifique pour éviter l’oxydation et garantir une conductivité stable.
Un dispositif de serrage : Selon le modèle, le maintien des câbles est assuré par des vis de serrage, des bornes à ressort ou des connexions par barre flexible. Les vis sont souvent en acier traité ou en laiton pour garantir un serrage efficace sans endommager les conducteurs.
Une protection mécanique et électrique : Certains blocs sont équipés d’un couvercle transparent ou opaque, assurant une protection contre les contacts directs tout en permettant une inspection visuelle des connexions. Les indices de protection (IP) varient selon les modèles, avec une norme IP20 pour les blocs standards et des niveaux supérieurs pour les environnements plus exigeants.

Les blocs de distribution unipolaires sont destinés aux installations monophasées ou aux connexions individuelles dans les circuits triphasés. Leur conception modulaire permet une fixation sur rail DIN (TS35, TS32) ou sur surfaces solides, offrant ainsi une installation rapide et sécurisée dans les tableaux électriques, armoires de distribution ou coffrets industriels.

Répartiteur unipolaire : quel est l'intérêt ?

Un bloc de distribution unipolaire permet de gérer un seul conducteur électrique à la fois, que ce soit la phase, le neutre ou la terre. Chaque pôle est isolé, ce qui garantit une distribution distincte et sécurisée de l'électricité. Ce type de répartiteur est utilisé lorsque la gestion séparée des conducteurs est nécessaire.

Le répartiteur unipolaire offre une flexibilité accrue, chaque pôle étant installé séparément, ce qui facilite l'adaptation du système en fonction des besoins du réseau électrique. L'isolation de chaque conducteur permet de limiter les risques de court-circuit, contrairement aux répartiteurs multipolaires où plusieurs conducteurs partagent un même module.

Dans les installations industrielles et tertiaires, le bloc unipolaire permet de gérer indépendamment les différentes phases, le neutre et la terre. Il répond également aux exigences des normes électriques comme la NF C 15-100. Lors d'une intervention, il est possible de travailler sur un seul pôle sans affecter les autres connexions, ainsi les opérations de maintenance et de modification sont simplifiés.

Les différents types de blocs de distribution

Les blocs de distribution unipolaires se déclinent en plusieurs types, chacun ayant des caractéristiques spécifiques adaptées à différents besoins et environnements. Voici les principaux types de répartiteurs unipolaires :

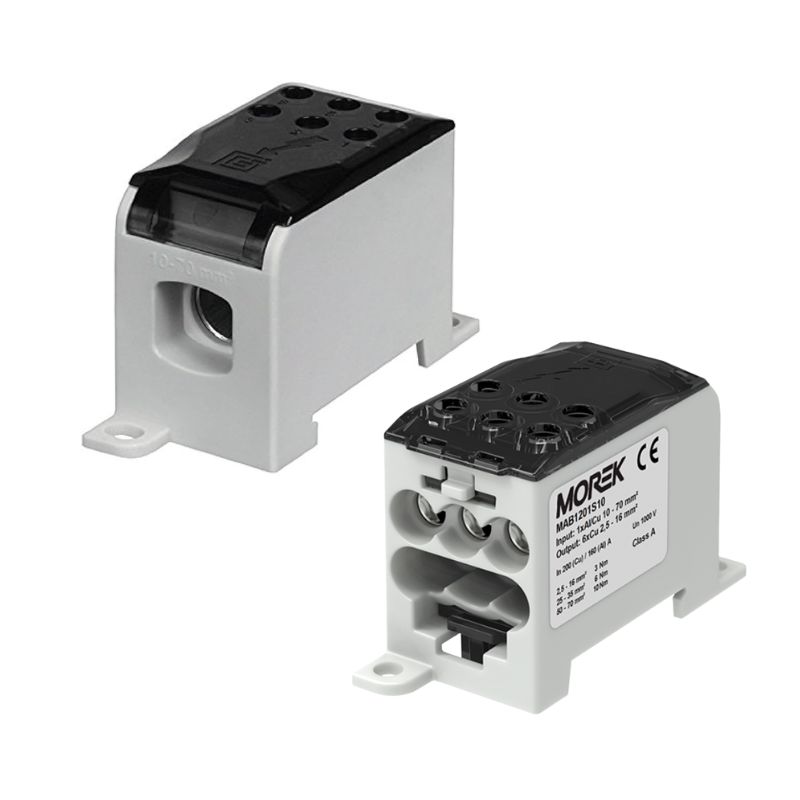

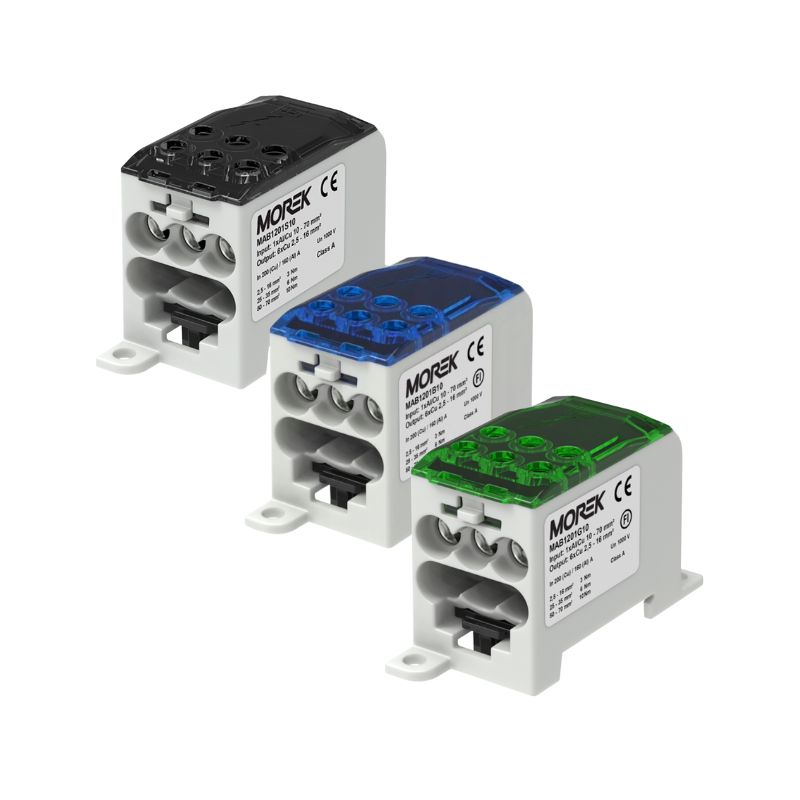

blocs-de-distribution-unipolaire-200-a-bleu-noir-vert

Blocs de distribution
Al/Cu

Ils sont utilisés pour assurer la connexion entre des conducteurs en aluminium et en cuivre.
Ils permettent une bonne conductivité tout en respectant les propriétés spécifiques de chaque métal.

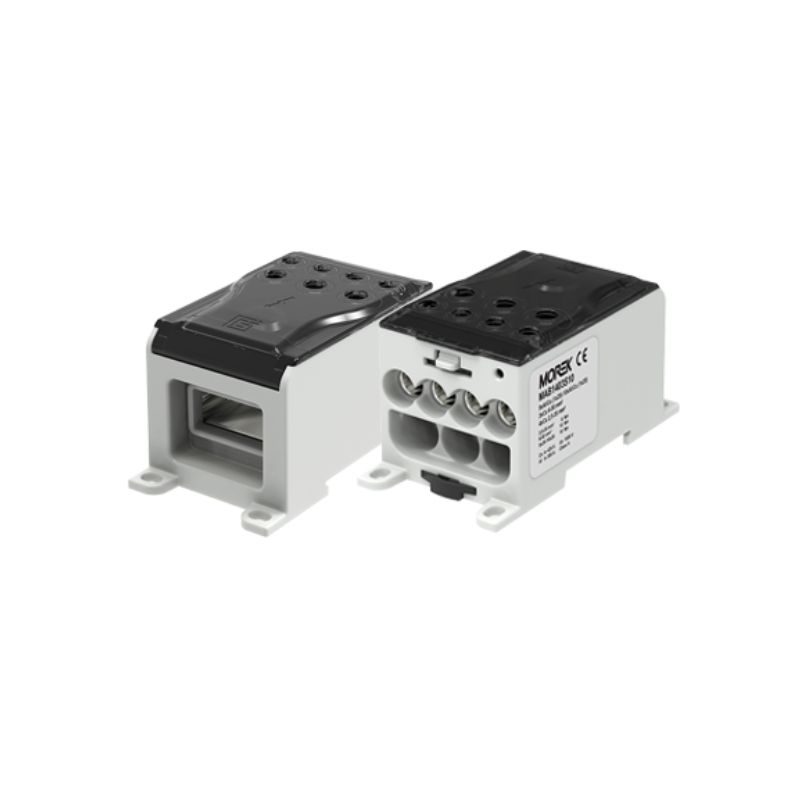

blocs-de-distribution-unipolaire-barre-flexible-400-a-noir

Bloc de distribution
à barre flexible

Ces blocs de jonction permet d'utiliser des barres flexibles pour connecter les conducteurs.
La barre flexible peut absorber les mouvements et les vibrations pour ainsi garantir des connexions stables.

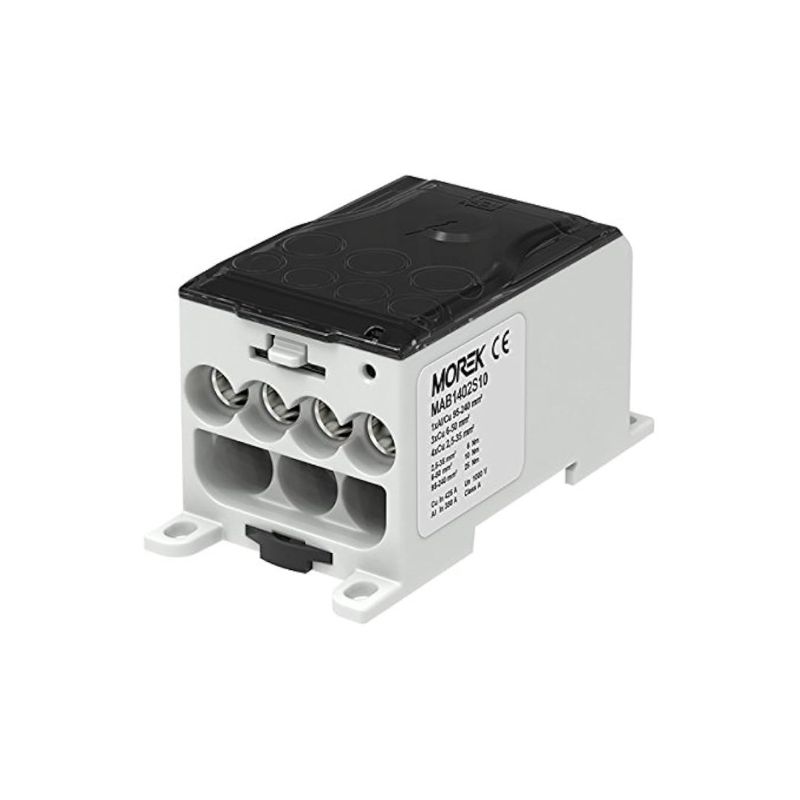

blocs-de-distribution-unipolaire-400-noir-etanche

Bloc de distribution
étanche

Ces blocs sont équipés d'un couvercle étanche pour protéger les connexions électriques.
Cela protège de l'humidité, de la poussière et d'autres éléments pouvant nuire à leur bon fonctionnement.

Comment fonctionne un bloc de distribution unipolaire ?

Le fonctionnement et l'installation d'un bloc de distribution unipolaire, que ce soit pour une connexion Al/Cu, Cu/Cu ou barre flexible/Cu, suivent des principes de base similaires, mais avec des spécificités selon les matériaux et la configuration. Voici comment ces blocs de distribution sont utilisés et installés :

1. Connexion Aluminium (Al) vers Cuivre (Cu) :

Fonctionnement :
Lorsqu'un conducteur en aluminium est connecté à un conducteur en cuivre, un contact direct entre les deux matériaux peut entraîner des problèmes d'oxydation et de corrosion. Les blocs de distribution conçus pour ce type de connexion utilisent des bornes spécialement traitées pour garantir une bonne conductivité et éviter ces risques. Le bloc peut comporter des systèmes de revêtements ou des inserts métalliques qui minimisent l'oxydation à l'interface.
Utilisation et installation :
- Les conducteurs sont insérés dans les entrées prévues à cet effet.
- Un système de vis ou de ressort sert à maintenir les conducteurs en place.
- Il est important de serrer correctement la vis pour assurer une connexion stable, sans trop exercer de pression pour ne pas abîmer les conducteurs.
- Le serrage doit être uniforme pour éviter des déconnexions dues à des contacts mal réalisés.

2. Connexion Cuivre (Cu) vers Cuivre (Cu) :

Fonctionnement : Dans ce cas, les deux conducteurs sont en cuivre, un matériau plus stable et moins sensible à l'oxydation que l'aluminium. Le bloc de distribution permet une transmission de courant plus stable et avec moins de risques de dégradation à long terme. Ce type de connexion est plus direct et présente moins de risques techniques.
Utilisation et installation :
- Les câbles en cuivre sont inséré dans les entrées prévues dans le bloc de distribution.
- Il sont fixés avec une vis ou un ressort, qui assure un bon contact avec le cuivre.
- Le serrage doit être effectué avec une clé adaptée pour éviter de trop serrer (ce qui pourrait endommager le conducteur) ou de trop desserrer.

3. Connexion Barre Flexible vers Cuivre (barre flexible / Cu) :

Fonctionnement : Une barre flexible permet d'absorber les mouvements et vibrations dans des environnements où des contraintes mécaniques sont possibles, comme dans des installations industrielles. Le bloc de distribution unipolaire permet de relier la barre à d'autres conducteurs.
Utilisation et Installation :
- La barre flexible est insérée dans une des bornes du bloc de distribution.
- Comme pour les autres types de connexions, un système de vis ou de ressort est utilisé pour maintenir la barre en place, garantissant un contact fiable.
- Lors de l'installation, il est essentiel de s'assurer que la barre flexible est bien fixée pour éviter qu'elle ne se déconnecte avec les mouvements ou vibrations.

NPi fournisseur de blocs de distribution (répartiteurs) unipolaires

Les blocs de distribution unipolaires sont disponibles chez NPi, avec différentes configurations adaptées aux besoins des installations électriques.
Pour en savoir plus ou obtenir un prix, consultez nos fiches techniques en ligne.

Retrouvez notre gamme de blocs de distribution unipolaires

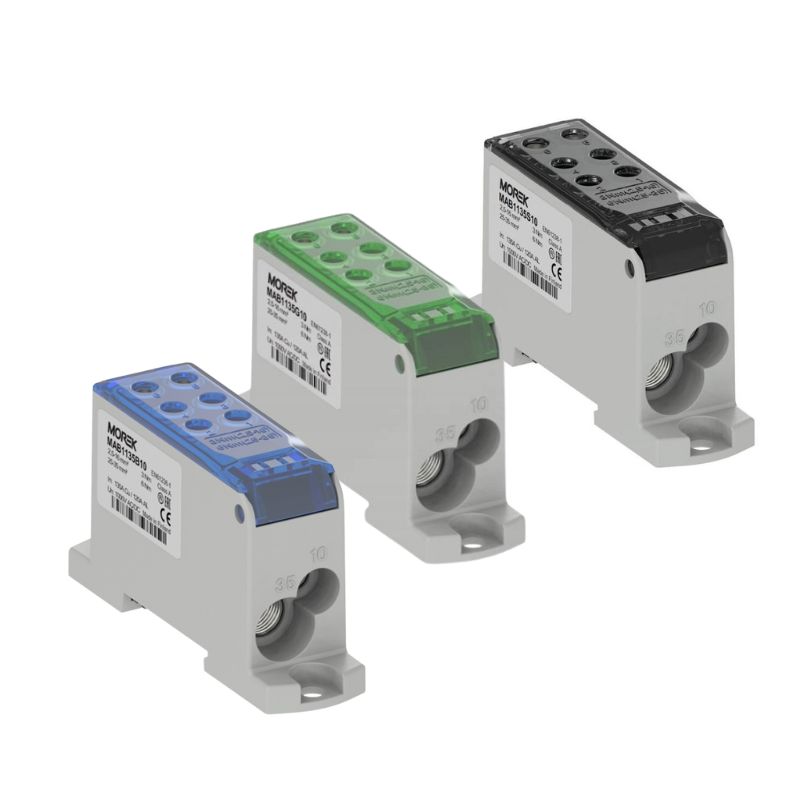

blocs-de-distribution-unipolaire-135-a-bleu-noir-vert

Dans cette gamme de blocs de distribution Al/Cu, le conducteur d'entrée peut être en aluminium ou en cuivre, tandis que les conducteurs de sortie doivent être uniquement en cuivre.

Cela s'explique par le fait que les connexions aluminium nécessitent un traitement spécifique (pâte anticorrosion, serrage adapté) pour éviter l'oxydation et les problèmes de dilatation. En sortie, les fils en cuivre garantissent une meilleure compatibilité avec les équipements électriques et réduisent les risques de mauvais contacts.

Courant nominal (Cu)	Courant nominal (Al)	Explication

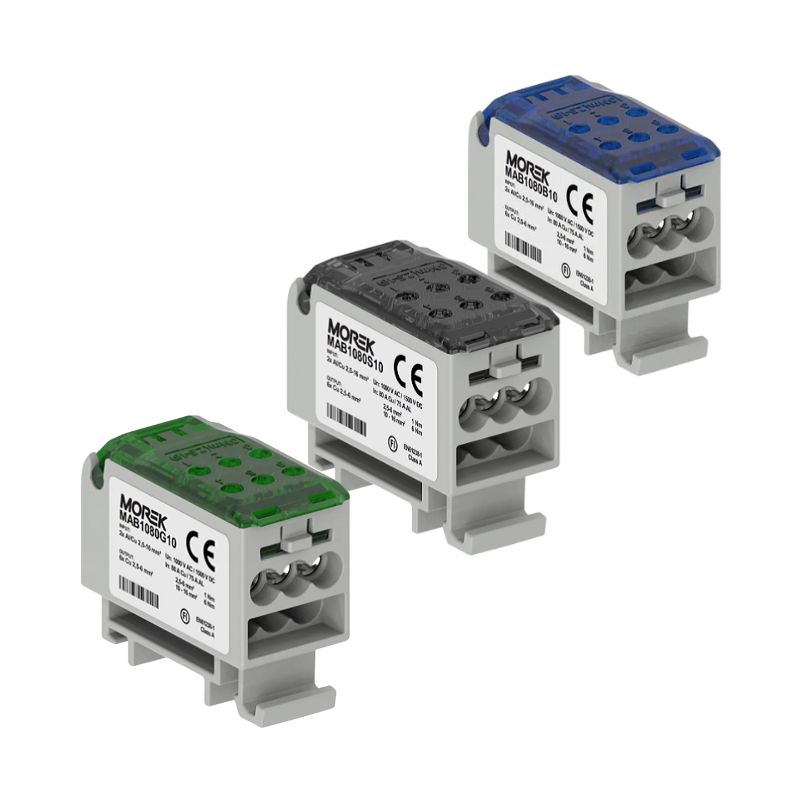

80 A	75 A	Convient aux petites installations nécessitant une distribution de courant modérée.
135 A	120 A	Utilisé pour des circuits intermédiaires avec une charge plus importante.
200 A	160 A	Adapté aux installations industrielles ou tertiaires avec des besoins énergétiques élevés.

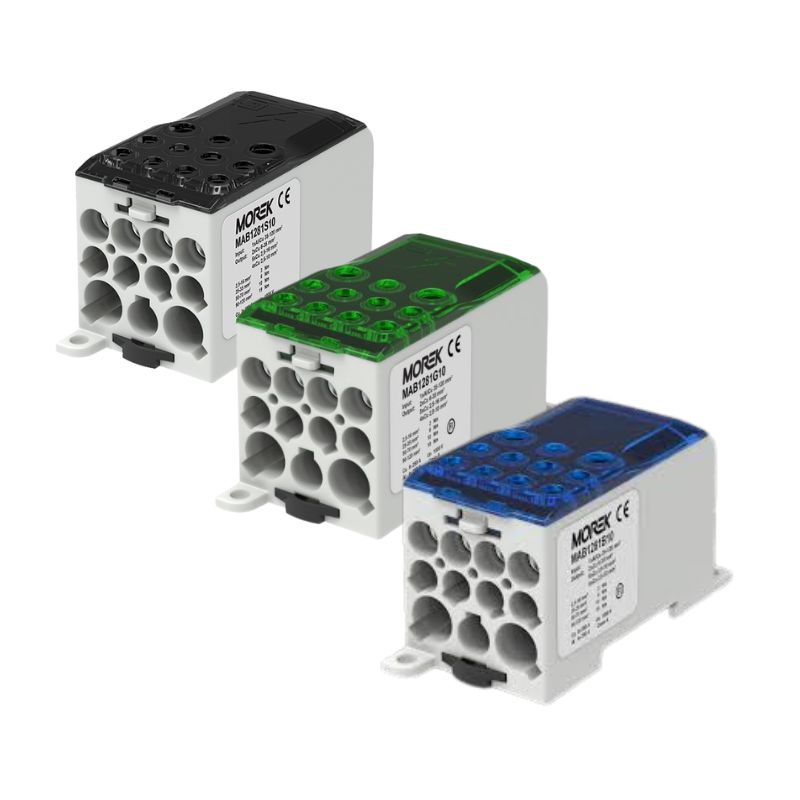

280 A	250 A	Permet l’alimentation de plusieurs équipements de forte puissance.

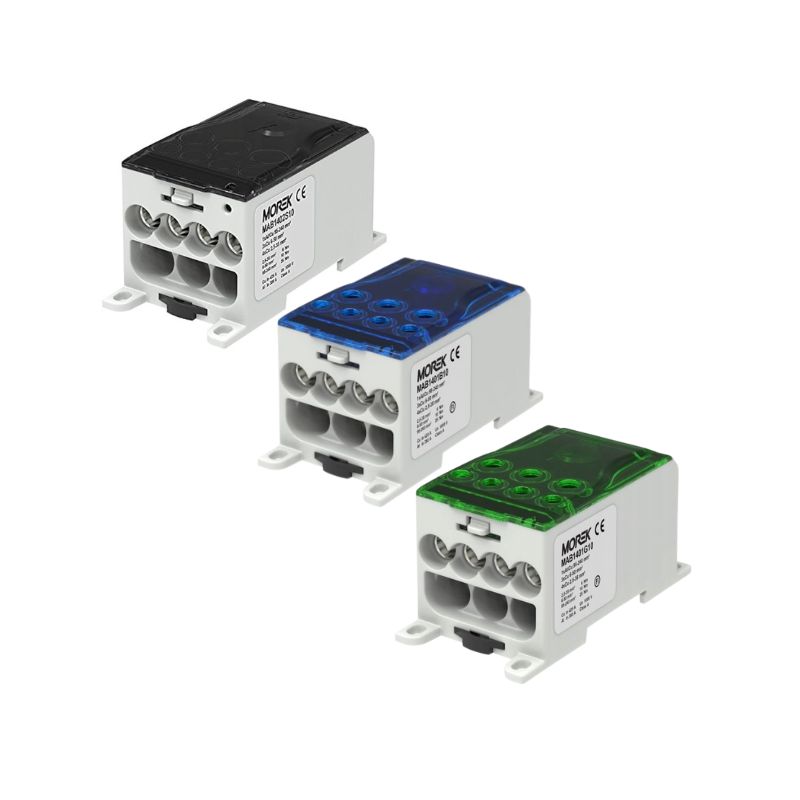

425 A	380 A	Utilisé dans les infrastructures nécessitant une distribution de courant intensive.

Comprendre les caractéristiques des répartiteurs unipolaires NPi

Couple de serrage

Le couple de serrage est la force appliquée pour visser un élément de fixation, comme une vis ou un bornier. Il est exprimé en Newton-mètre (Nm) et garantit un bon maintien électrique et mécanique sans endommager les connexions. Un serrage insuffisant peut provoquer des échauffements, tandis qu’un serrage excessif risque d’endommager les conducteurs ou le filetage.

Vis et clé hexagonale (n°2/3/4/5/6)

Les blocs de distribution utilisent des vis pour maintenir les conducteurs en place. Ces vis peuvent être serrées à l’aide de clés hexagonales, appelées aussi BTR ou Allen, identifiées par un numéro correspondant à leur diamètre en millimètres (n°2, n°3, n°4, etc.). Par exemple, une clé hexagonale de 4 mm est utilisée pour une vis de même taille.

Protection IP20

La norme IP (Indice de Protection) définit la résistance d’un équipement aux corps étrangers et à l’eau. IP20 signifie que le dispositif est protégé contre l’intrusion de corps solides supérieurs à 12,5 mm, comme les doigts, mais n’offre aucune protection contre l’eau. Ce type de protection est courant pour les équipements électriques installés dans des armoires ou coffrets.

Classe A

La classe A fait référence aux normes de performance et de sécurité des équipements électriques. Pour un bloc de distribution, cela signifie que le produit répond à des critères de sécurité électrique, de robustesse et de compatibilité avec les installations standards.

Quelles applications pour les blocs de distribution ?

Les blocs de distribution sont utilisés dans de nombreux secteurs pour assurer une gestion optimale de l’électricité. Voyons comment ces dispositifs sont appliqués dans différents environnements.

1. Dans l’industrie

Dans l'industrie, les blocs de distribution sont utilisés pour alimenter des machines et équipements dans des armoires électriques et des tableaux de distribution. Ils permettent de répartir l’électricité sur plusieurs circuits, tout en garantissant une isolation efficace entre les conducteurs de phase, neutre et terre. Les blocs unipolaires sont particulièrement adaptés pour cela, offrant une séparation claire des conducteurs.

2. Dans les bâtiments tertiaires

Dans les bâtiments tertiaires, comme les bureaux ou les commerces, les blocs de distribution organisent l’énergie pour les différents équipements, comme l’éclairage ou la climatisation. Ils sont utilisés dans les armoires électriques pour gérer les circuits de manière claire et efficace. Les blocs de distriution offrent une flexibilité importante pour répondre aux besoins spécifiques de chaque espace.

3. Dans les installations résidentielles

Pour les installations domestiques, les blocs de distribution sont utilisés dans les tableaux électriques pour gérer l’électricité entre différentes zones de la maison (éclairage, prises, appareils électroménagers).

4. Dans les infrastructures publiques

Les blocs de distribution sont aussi utilisés dans les infrastructures publiques (écoles, hôpitaux, espaces publics) pour assurer la distribution de l’énergie. Ils sont adaptés aux systèmes d’éclairage public, de ventilation ou aux équipements.
