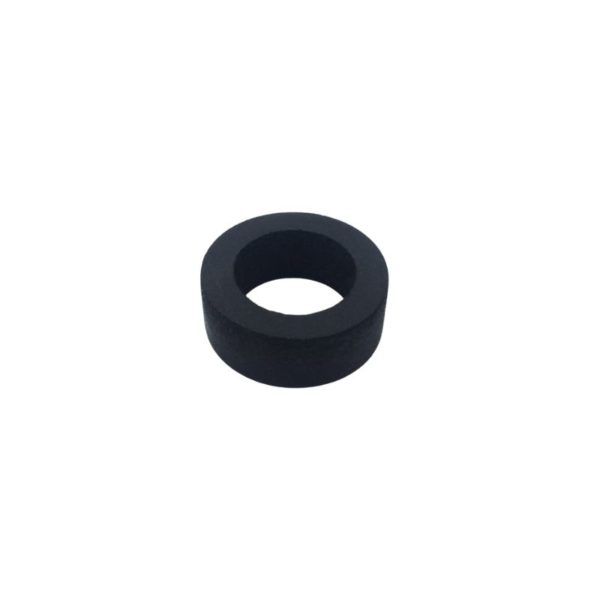

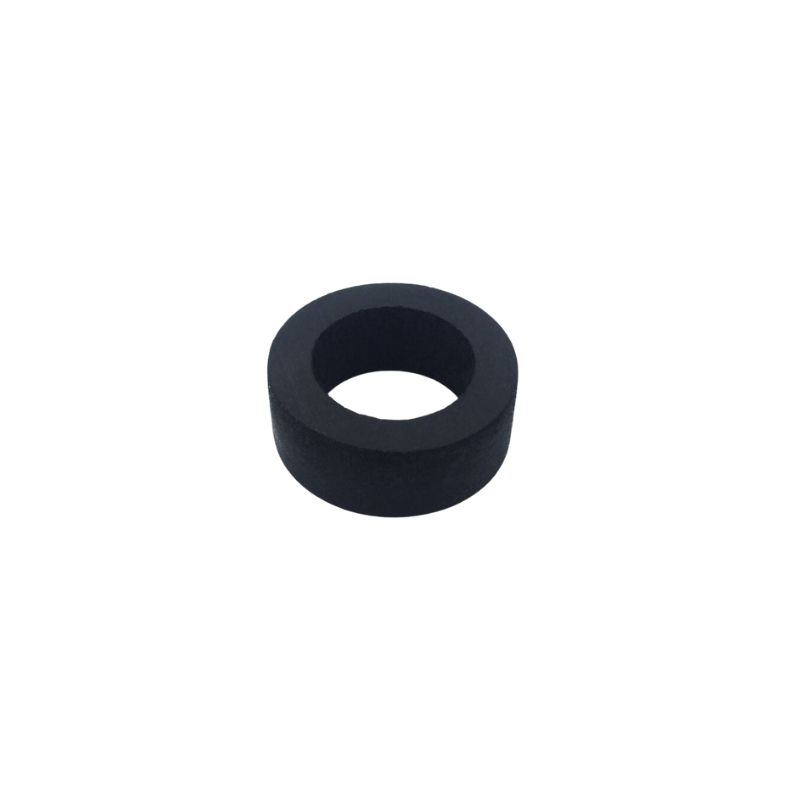

Bague réductrice presse-étoupe NEWCAP

Qu’est ce qu’une bague réductrice Perbunan ?

La bague réductrice Perbunan sert principalement à adapter un câble de plus petit diamètre à un presse-étoupe ou un dispositif de fixation conçu pour des câbles de plus grand diamètre. Elle est utilisée pour maintenir une étanchéité efficace tout en réduisant l’écart de taille entre le câble et le dispositif de fixation.

Voici les principales fonctions de cette bague :

1. Réduction du diamètre : La bague réductrice permet d’ajuster le diamètre du passage du câble dans le presse-étoupe, facilitant ainsi l’utilisation de câbles plus petits avec des équipements conçus pour des câbles de plus grande taille.

2. Assurer l’étanchéité : Grâce à son matériau, le Perbunan, qui est résistant aux huiles et autres substances, la bague aide à maintenir une étanchéité parfaite, empêchant les infiltrations de liquides, de poussières ou d’autres éléments extérieurs. Cela est particulièrement important dans des environnements industriels où l’étanchéité est cruciale pour la sécurité et le bon fonctionnement des équipements.

3. Fixation stable : En plus de l’étanchéité, la bague réductrice permet d’assurer que le câble est bien fixé et sécurisé dans le presse-étoupe. Cela empêche tout mouvement excessif ou usure qui pourrait endommager le câble ou l’équipement.

Qu’est ce que le perbunan ?

Le Perbunan est un type de caoutchouc nitrile (également appelé NBR, pour Nitrile Butadiène Rubber). C’est un matériau synthétique qui est principalement utilisé pour ses excellentes propriétés de résistance aux huiles, carburants et autres produits chimiques. Il est aussi connu pour sa résistance à l’usure et sa durabilité, ce qui le rend adapté à de nombreuses applications industrielles, notamment dans les joints, les bagues, les tuyaux et les composants de machines.

Voici quelques caractéristiques clés du Perbunan (NBR) :

1. Résistance aux produits chimiques : Le Perbunan est particulièrement résistant aux huiles, graisses, carburants et solvants. Cela le rend indispensable dans des industries telles que l’automobile, l’aéronautique et l’industrie pétrolière.

2. Résistance à la chaleur et à l’abrasion : Ce caoutchouc est également bien adapté aux environnements où il y a des températures modérées et des conditions d’abrasion.

3. Flexibilité : Bien qu’il soit résistant, il conserve une certaine souplesse, ce qui est idéal pour des applications où il faut qu’il soit malléable tout en étant robuste.

4. Utilisation dans les joints et les bagues : Le Perbunan est couramment utilisé pour fabriquer des joints toriques, des bagues d’étanchéité, des garnitures et d’autres composants destinés à assurer l’étanchéité dans les équipements industriels.

Comment installer une bague réductrice ?

L’installation d’une bague réductrice Perbunan sur un presse-étoupe est un processus assez simple, mais qui doit être effectué avec soin pour garantir une étanchéité et une fixation correctes. Voici les étapes générales pour installer ce réducteur :

1. Préparation des composants

• Vérifiez le matériel : Assurez-vous que vous avez la bague réductrice de la bonne taille (en fonction du diamètre du câble et du presse-étoupe) et que le presse-étoupe est propre et prêt à l’emploi.

• Inspectez les éléments : Vérifiez que le presse-étoupe, le câble et la bague réductrice ne présentent pas de dommages avant l’installation.

2. Insertion du câble dans le presse-étoupe

• Préparez le câble : Insérez le câble dans le presse-étoupe de manière à ce que la partie que vous souhaitez fixer soit prête à passer à travers la bague réductrice. Le câble doit être bien dénudé dans la section qui passera par le presse-étoupe pour éviter toute obstruction ou interférence.

3. Positionnement de la bague réductrice

• Placez la bague dans le presse-étoupe : La bague réductrice est insérée dans le corps du presse-étoupe. Elle doit être positionnée de manière à entourer le câble, permettant ainsi de réduire le diamètre du passage de celui-ci.

  • Si la bague a une forme spécifique, veillez à ce que le côté qui va vers l’extérieur (vers le presse-étoupe) soit orienté correctement.

• Alignez la bague avec le câble : Lorsque la bague est en place, vérifiez qu’elle s’adapte bien au câble et qu’elle assure un bon contact tout autour de celui-ci.

4. Assemblage du presse-étoupe

• Fixez le presse-étoupe : En général, un presse-étoupe se compose de deux parties qui se serrent autour du câble pour le maintenir en place. Vous devez donc assembler les parties du presse-étoupe autour du câble et de la bague réductrice.

• Serrez les vis du presse-étoupe : Une fois la bague réductrice positionnée correctement, serrez les vis du presse-étoupe pour qu’il maintienne fermement le câble et la bague en place. Veillez à ne pas trop serrer, car cela pourrait endommager le câble ou la bague. Un serrage suffisant pour assurer l’étanchéité est nécessaire.

5. Vérification de l’étanchéité et de la fixation

• Testez l’étanchéité : Avant de finaliser l’installation, il est important de tester l’étanchéité du presse-étoupe. Si le presse-étoupe est bien installé avec la bague réductrice, il ne doit y avoir aucune fuite de liquide ou d’air autour du câble.

• Vérifiez la fixation : Assurez-vous que le câble est bien fixé et qu’il ne peut pas se déplacer ni être endommagé.

6. Finalisation

• Complétez l’installation : Une fois que la bague réductrice est en place et que le presse-étoupe est bien fixé, vous pouvez finaliser l’installation de votre câble dans le système électrique ou l’équipement.
