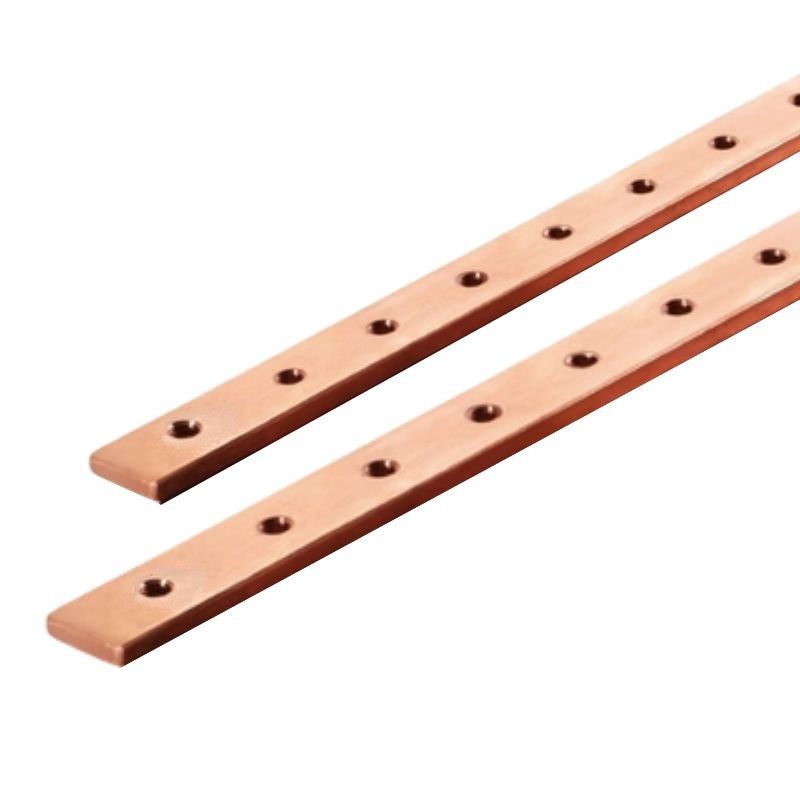

Barre cuivre taraudée M5 / M6

Qu’est ce qu’une barre de cuivre taraudée ?

Une barre de cuivre taraudée est un composant métallique, en cuivre ou en alliages de cuivre, qui possède des filetages internes sur toute ou une partie de sa longueur. Ces filetages, réalisés par un processus appelé taraudage, permettent de visser des éléments, tels que des bornes ou des connecteurs, directement dans la barre.

La barre de cuivre taraudée facilite la distribution électrique et la mise à la terre dans les installations industrielles et tertiaires. Son rôle principal est d’assurer la transmission du courant avec un minimum de pertes.

Nos barres de cuivre sont fabriquée à partir de cuivre électrolytique, elles garantissent une conductivité optimale grâce à ce procédé d’affinage par électrolyse qui élimine les impuretés et améliore les performances électriques.

Elles sont aussi résistante à l’oxydation.

Montage et installation des barres taraudées

L’installation d’une barre taraudée s’effectue dans les tableaux électriques et les armoires de distribution, où elle sert de point de raccordement aux différents circuits.

Le taraudage intégré simplifie la fixation des connecteurs sans nécessiter d’écrous, ce qui réduit le temps de montage. Le perçages aligné permet d’organisation méthodiquement les connexions et assure la répartition homogène du courant.

Pour une fixation stable et sécurisée, elle se combine avec des supports isolants et des éléments de connexion en cuivre.

Sécurité et applications industrielles des barres de cuivre

Les angles rayonnés améliorent la robustesse de la barre en limitant les contraintes mécaniques et les risques d’usure prématurée.

Cette conception évite également les arêtes vives, et facilite aussi la manipulation.

Les barres de cuivre taraudées sont couramment utilisées dans les armoires électriques et les tableaux de distribution. Elles servent principalement à la distribution du courant et à la mise à la terre.

Dans une armoire électrique, elles assurent plusieurs fonctions essentielles :

• Répartition de l’alimentation : elles centralisent et distribuent le courant vers les différents circuits et équipements.
• Mise en commun des neutres et des terres : elles permettent de regrouper les connexions de terre ou de neutre pour une installation plus ordonnée et efficace.

Elles sont généralement fixées sur des supports isolants pour éviter tout contact avec l’armoire métallique et garantir une sécurité optimale. Associées à des bornes de raccordement, des cosses en cuivre et des systèmes de protection (fusibles, disjoncteurs), elles contribuent à l’efficacité des installations électriques industrielles et tertiaires.

Pourquoi utiliser une barre de cuivre taraudée ?

Dans les installations électriques complexes, l’utilisation d’une barre taraudée permet de gagner de l’espace. Elle remplace plusieurs points de fixation et assure une connexion compacte tout en réduisant le nombre de composants à installer. Cela permet également de garder les tableaux ou armoires électriques bien organisés, pour simplifier l’entretien et les interventions futures.

Les barres taraudées peuvent être utilisées avec une large gamme d’accessoires, tels que des cosses, des connecteurs et des bornes de raccordement. En fonction de l’application, il est possible d’adapter le type et le nombre de connexions nécessaires sans avoir à modifier l’ensemble de l’installation.

Enfin, dans les environnements soumis à des vibrations, la fixation vissée assure que les éléments restent bien en place, même dans des conditions de travail difficiles. Cela réduit les risques de déconnexion accidentelle ou de mauvais contact.
