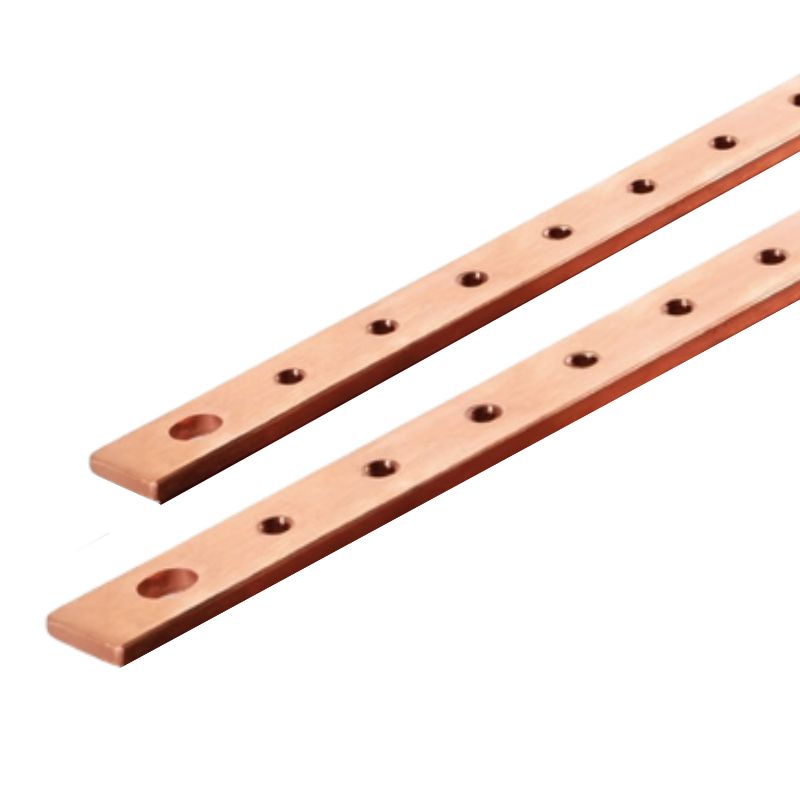

Barre cuivre taraudée oblongs M6
Barre cuivre taraudée avec trous de fixation oblongs et filetage M6. Barre en cuivre (Cu-ETP) avec angles rayonnés. Longueur 1000 mm ou 2000 mm selon la référence.
Conditionnement unitaire.
| Référence | Longueur | Largeur | Épaisseur | Distance entre les trous | Extrémité oblong |
|---|---|---|---|---|---|
| 1551M | 1000 mm | 15 mm | 5 mm | 25 mm | 8x12 mm |
| 2051M | 1000 mm | 20 mm | 5 mm | 25 mm | 10x14 mm |
| 3251M | 1000 mm | 32 mm | 5 mm | 25 mm | 12x16 mm |
| 1552M | 2000 mm | 15 mm | 5 mm | 25 mm | 8x12 mm |
| 2052M | 2000 mm | 20 mm | 5 mm | 25 mm | 8x12 mm |
| 3052M | 2000 mm | 30 mm | 5 mm | 25 mm | 10x14 mm |
| Matériau | Cuivre électrolytique |
| Angles | Rayonnés |
| Taraudage | Oui |
| Filetage | M6 |
| Trous d’extrémités | Oblongs |
Barre de cuivre taraudée avec trous oblongs
La barre de cuivre taraudée avec trous oblongs est utilisée dans les installations électriques pour distribuer le courant et assurer la mise à la terre. Les trous oblongs situés aux extrémités permettent un ajustement facile des fixations lors du montage. Cette caractéristique permet de compenser les petites variations de position des éléments et d’optimiser l’alignement des composants.
Les barres sont en cuivre électrolytique, cela offre une excellente conductivité électrique et une résistance accrue à l’oxydation.
Le cuivre électrolytique est un cuivre purifié grâce à un procédé appelé électrolyse. Ce procédé permet d’éliminer les impuretés présentes dans le métal brut et d’obtenir un cuivre d’une grande pureté, généralement supérieure à 99,9 %. Le cuivre électrolytique est ainsi particulièrement apprécié pour ses propriétés de conductivité électrique exceptionnelles.
Installation et montage des barres de cuivre
Les barres de cuivre avec trous oblongs s’installent couramment dans les armoires électriques et les tableaux de distribution. Ces trous de fixation permettent de monter la barre facilement sans nécessiter de modifications complexes.
Pour installer une barre de cuivre avec trous oblongs dans une armoire électrique, il suffit de positionner la barre en alignant ses trous avec les points de fixation. Ensuite, il faut la fixer avec des vis et écrous, en ajustant sa position grâce aux trous oblongs. Une fois en place, la barre sert à connecter les différents éléments, pour assurer les connexions électriques.
Les barres de cuivre sont souvent utilisées avec des bornes, des cosses et des connecteurs en cuivre, permettant ainsi de réaliser des connexions sûres et efficaces.
Pourquoi utiliser une barre de cuivre ?
Les barres de cuivre sont choisies pour leur capacité à distribuer efficacement l’électricité avec un minimum de pertes. Le cuivre, étant un excellent conducteur, assure une transmission optimale du courant.
Ces barres sont idéales pour la répartition du courant et la mise à la terre dans les environnements industriels et tertiaires. Les angles rayonnés présents sur ces barres améliorent leur résistance mécanique en réduisant les contraintes locales, ce qui minimise les risques de déformation ou d’usure prématurée. Ils facilitent aussi la manipulation des barres, car ils éliminent les arêtes vives qui pourraient causer des blessures.
Les barres de cuivre taraudées avec trous oblongs sont principalement utilisées par des installateurs électriques, des tableautiers et des entreprises industrielles qui recherchent des solutions fiables et efficaces pour leurs installations électriques.
