Barre flexible en cuivre – 125A

Qu’est-ce qu’un flexibar en cuivre étamé ?

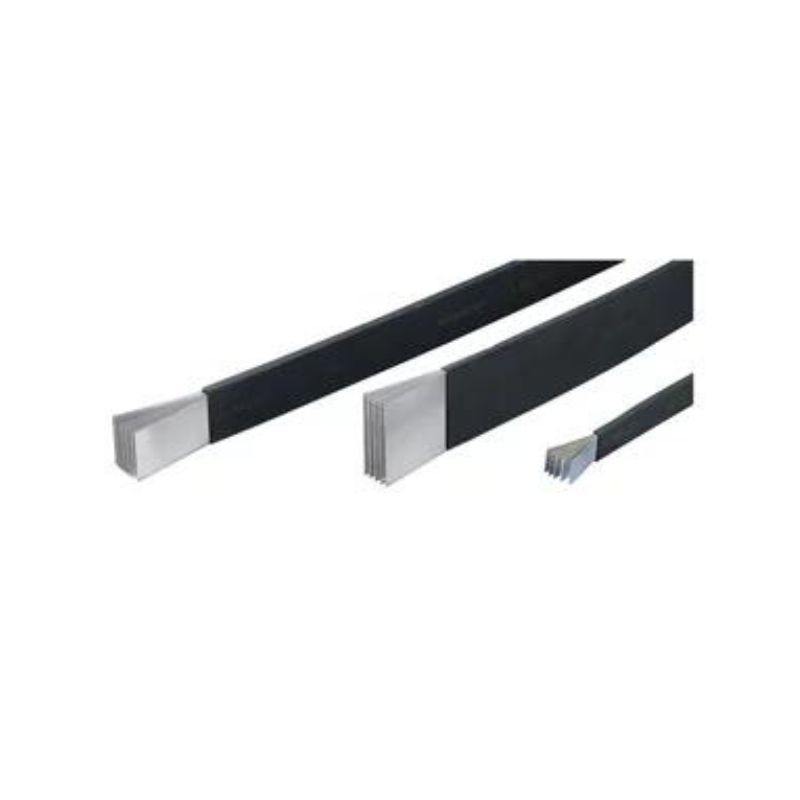

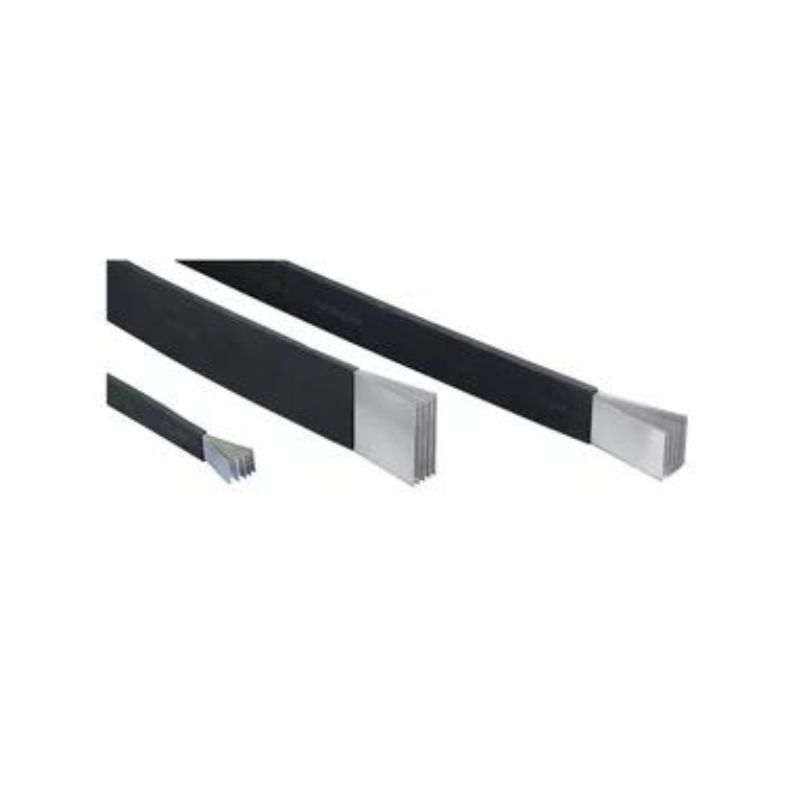

Le Flexibar en cuivre étamé du fabricant Erico est une barre souple de puissance composée de plusieurs couches minces de cuivre électrolytique. Ces feuillards sont empilés en liasse et recouverts d’une isolation en élastomère thermoplastique sans halogène, résistant aux flammes et à faible émission de fumée.

Ce type de conducteur flexible est conçu pour assurer une distribution électrique optimisée, avec une grande souplesse d’installation. Grâce à sa structure particulière, il permet des connexions plus courtes, limite les pertes énergétiques et offre une alternative plus compacte et efficace aux câbles électriques classiques.

Le Flexibar Erico se distingue également par sa compatibilité avec les conducteurs en cuivre et en aluminium, facilitant son intégration dans diverses infrastructures électriques industrielles.

Pourquoi utiliser un Flexibar en cuivre étamé ?

L’utilisation de la barre de cuivre souple présente plusieurs avantages techniques et économiques :

• Flexibilité accrue : il peut être courbé, plié ou tordu facilement pour s’adapter à toutes les configurations, réduisant ainsi le besoin de connecteurs ou de coudes rigides.
• Installation simplifiée : les connexions se font directement par poinçonnage ou boulonnage, sans nécessité de cosses. Cela diminue le temps de pose et améliore la résistance aux vibrations.
• Compacité et gain de place : il est plus petit et plus souple que des câbles classiques pour une puissance équivalente, permettant des armoires électriques et coffrets plus compacts.
• Meilleure dissipation thermique : il offre une densité de puissance supérieure aux câbles, avec un meilleur rendement énergétique et une réduction des pertes par effet Joule.
• Durabilité et sécurité : l’isolation utilisée est conforme aux normes NF EN 45545, IEC 60754-1 et UL 94V-0, garantissant une résistance élevée au feu, une faible toxicité des fumées et une robustesse face aux agressions mécaniques et chimiques.

Grâce à ces atouts, le Flexibar en cuivre étamé est souvent utilisé pour les tableaux électriques industriels, les équipements de puissance et les connexions entre barres omnibus et disjoncteurs.

Quels sont les domaines d’application du Flexibar Erico ?

La barre souple de cuivre étamé est souvent employée dans :

• Les tableaux électriques et armoires de distribution : pour assurer des connexions flexibles et optimiser l’espace.
• Les machines industrielles : en raison de sa résistance aux vibrations et de sa facilité d’installation.
• Les équipements de puissance : il permet d’optimiser la répartition du courant dans les systèmes haute intensité.
• Les infrastructures ferroviaires et véhicules électriques : grâce à sa conformité aux normes de vibrations ISO 6469-1.
• Les installations dans des environnements exigeants : comme les data centers ou les unités de production nécessitant un câblage compact et performant.

Comment installer une barre de cuivre Flexibar en cuivre étamé ?

L’installation de la barre de cuivre est facilitée par sa grande flexibilité et l’absence de cosses obligatoires. Voici les étapes principales :

1. Découpe et mise en forme

   • Le Flexibar peut être courbé, torsadé ou plié pour s’adapter à l’installation.
   • Il est recommandé d’utiliser un outil de découpe adapté pour garantir une coupe nette et précise.

2. Fixation et connexion

   • Le raccordement se fait directement par poinçonnage ou boulonnage à travers les feuillards de cuivre.
   • L’utilisation de serres-barres peut être envisagée pour une fixation renforcée.
   • Aucun sertissage ni cosse spécifique n’est nécessaire, ce qui simplifie le montage.

3. Vérification et mise en service

   • Assurez-vous que les connexions sont bien serrées et que l’isolation est intacte.
   • Effectuez un contrôle visuel et un test de continuité avant de mettre sous tension.

Grâce à cette méthode de pose rapide et efficace, le Flexibar en cuivre étamé réduit significativement les délais et coûts d’installation.

Quels sont les produits complémentaires au Flexibar Erico ?

Pour garantir une installation optimale, plusieurs accessoires peuvent être utilisés avec le Flexibar en cuivre étamé :

• Serre-barres : pour sécuriser les connexions et d’améliorer la fixation des feuillards.
• Isolants et gaines de protection : pour renforcer l’isolation dans des environnements à forte contrainte thermique ou mécanique.
• Outils de poinçonnage et de découpe : afin de réaliser des connexions précises et fiables.
• Barres de répartition et jeux de barres : pour une meilleure organisation des circuits électriques.

Un produit conforme aux normes de sécurité

Le Flexibar Erico répond aux exigences les plus strictes en matière de sécurité et de fiabilité électrique :

• Norme NF EN 45545 : résistance au feu et faible émission de fumée, adaptée aux installations ferroviaires.
• Certification UL 67 et UL 758 : conformité aux standards nord-américains pour une utilisation industrielle.
• ISO 6469-1 : validation des exigences en termes de vibrations pour les véhicules électriques.
• IEC 60695-2-11 (Glow Wire Test 960 °C) : test de tenue au fil incandescent prouvant sa résistance thermique.
