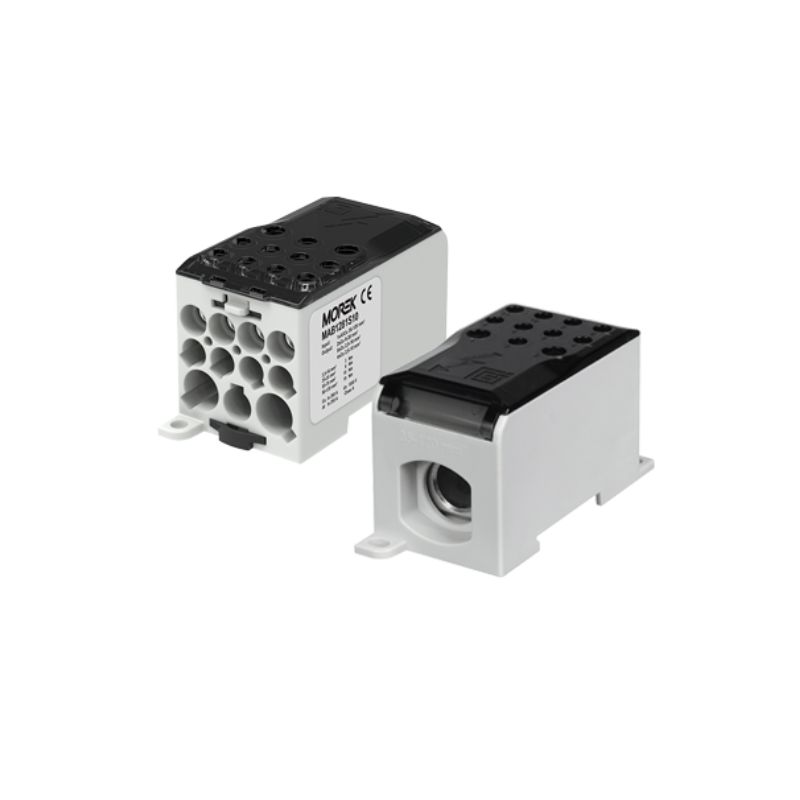

Bloc de distribution Al/Cu unipolaire 280A
Bloc de distribution OJL pour câbles alu et/ou cuivre 280A. Montage simple sur rails DIN ou autres surfaces solides. 3 coloris disponibles.
Conditionnement unitaire
| Référence | Coloris | Fil d'entrée Al/Cu | Fil de sortie Cu |
|---|---|---|---|
| MAB1281S10 | Noir / Gris | 1x 35-120 mm² | 4x 2.5-10 mm² / 5x 2.5-16 mm² / 2x 6-35 mm² |
| MAB1281B10 | Bleu / Gris | 1x 35-120 mm² | 4x 2.5-10 mm² / 5x 2.5-16 mm² / 2x 6-35 mm² |
| MAB1281G10 | Vert / Gris | 1x 35-120 mm² | 4x 2.5-10 mm² / 5x 2.5-16 mm² / 2x 6-35 mm² |
| Tension nominale AC/DC | 1000 |
| Température de fonctionnement max | + 80°C |
| Courant nominal | 280 A (Cu) / 250 A (Al) |
| Dimensions (L x H x P) | 44.4x51x97 mm |
| Vis clé hexagonale | N°3/4/6 |
| Couple de serrage | 3 Nm (2.5 – 16 mm²) 6 Nm (25 – 16 mm²) 10 Nm (50 – 70 mm²) 19 Nm (95 – 120 mm²) |
| Montage | Rail DIN, vis |

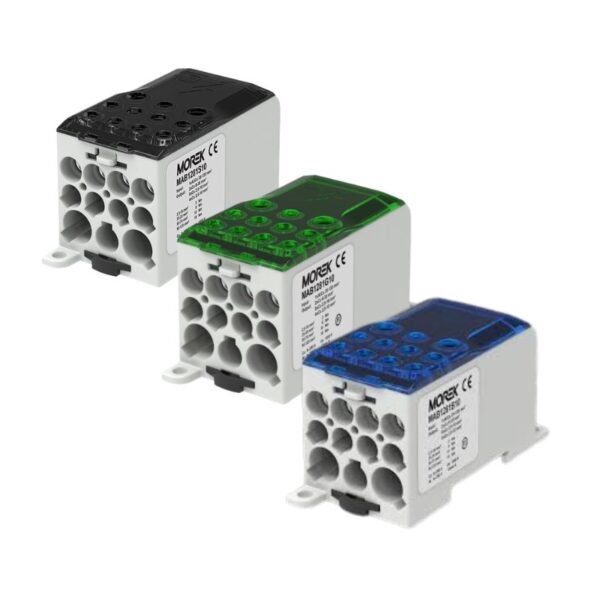

| Coloris disponibles | Noir/Gris Bleu/Gris Vert/Gris |
| Certifications | RoHS CE EN 61238-1 et EN 60947-7-1 |
| Indice de protection | IP20 |
Qu’est-ce qu’un bloc de distribution ?
Un bloc de distribution est un dispositif électrique qui permet de répartir l’énergie provenant d’un conducteur principal vers plusieurs conducteurs secondaires.
Il permet de relier un câble d’alimentation à plusieurs petits câbles qui alimentent différents appareils ou circuits électriques.
Prenons un exemple concret : dans un tableau électrique d’une usine, un câble principal apporte l’électricité depuis l’alimentation principale. Mais on doit ensuite envoyer cette électricité vers différentes zones (éclairage, prises, machines, etc.). Le bloc de distribution permet de faire ce partage de manière organisée et sécurisée.
Un bloc de distribution est généralement composé de plusieurs éléments :
Un corps isolant en plastique qui protège contre les risques électriques.
Des bornes de connexion, en cuivre ou en aluminium, où l’on fixe les conducteurs.
Des vis ou des ressorts, qui maintiennent les câbles bien en place.
Un couvercle ou une protection, selon le modèle, qui limite l’accès aux parties sous tension pour éviter les accidents.
Quelles sont les applications pour les blocs de distribution OJL ?
Les blocs de distribution sont utilisés par plusieurs professionnels et particuliers :
Les électriciens, qui les installent dans les tableaux électriques.
Les industriels, qui en ont besoin pour connecter leurs machines.
Les constructeurs de machines, qui les intègrent dans leurs équipements.
Le bloc de 280 A est conçu pour des installations nécessitant des courants plus importants, telles que :
Usines et complexes industriels : Alimentation de grandes machines ou d’équipements de production, notamment dans les industries métallurgiques ou chimiques.
Infrastructures de transport (par exemple, métro, trains) : Alimentation des systèmes de traction ou des équipements électriques à forte consommation.
Stations de transformation ou sous-stations électriques : Distribution du courant vers plusieurs circuits dans des installations de grande taille.
Systèmes de distribution d’énergie pour les grandes installations photovoltaïques ou autres énergies renouvelables.
Comment et où installe-t-on un bloc de distribution?
L’installation d’un bloc de distribution dépend de l’application et du type de bloc utilisé. Voici les étapes générales :
Choisir l’emplacement : il se place généralement dans un tableau électrique ou sur une surface solide à proximité des connexions à faire.
Fixer le bloc : certains modèles se clipsent sur un rail DIN, d’autres se vissent directement sur un support.
Brancher les câbles : on insère le gros câble d’alimentation dans l’entrée principale, puis on connecte les câbles secondaires dans les sorties prévues.
Vérifier les connexions : avant de remettre le courant, il faut s’assurer que tout est bien serré et sécurisé.
