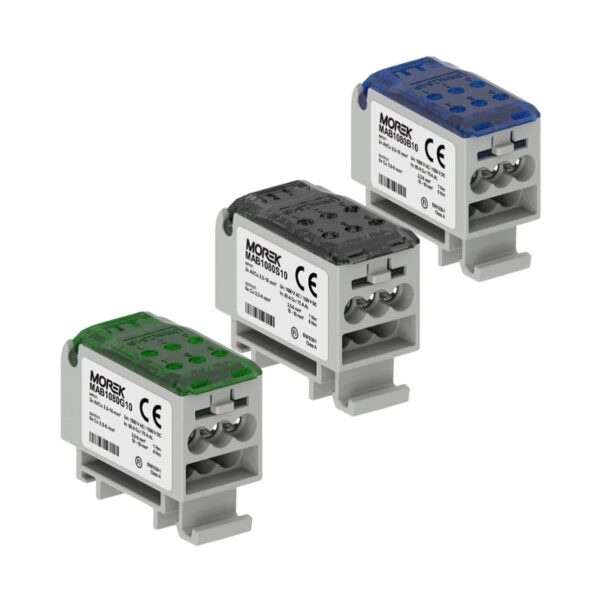

Bloc de distribution Al/Cu unipolaire 80A
Bloc de distribution OJL pour câbles alu et/ou cuivre. Montage simple sur rails DIN ou autres surfaces solides. 3 coloris disponibles.
Conditionnement unitaire
| Référence | Coloris | Fil d'entrée Al/Cu | Fil de sortie Cu |
|---|---|---|---|
| MAB1080G10 | Vert / Gris | 2x 2.5-6 mm² | 6x 2.5-6 mm² |
| MAB1080S10 | Noir / Gris | 2x 2.5-6 mm² | 6x 2.5-6 mm² |
| MAB1080B10 | Bleu / Gris | 2x 2.5-6 mm² | 6x 2.5-6 mm² |
| Tension nominale AC/DC | 1000 / 1500 V |
| Température de fonctionnement max | + 80°C |
| Courant nominal | 80 A (Cu) / 75 A (Al) |
| Dimensions (L x H x P) | 23.6 x 40.6 x 52 mm |
| Vis | Clé hexagonale N°2 |
| Couple de serrage | 1 Nm (2.5 – 6 mm²) 6 Nm (2.5 – 16 mm²) |
| Montage | Rail DIN |
| Coloris disponibles | Noir/Gris Bleu/Gris Vert/Gris |
| Certifications | RoHS CE EN 61238-1 et EN 60947-7-1 |
| Indice de protection | IP20 |
Qu’est-ce qu’un bloc de distribution ?
Un bloc de distribution est un dispositif électrique qui permet de répartir l’énergie provenant d’un conducteur principal vers plusieurs conducteurs secondaires.
Il permet de relier un câble d’alimentation à plusieurs petits câbles qui alimentent différents appareils ou circuits électriques.
Prenons un exemple concret : dans un tableau électrique d’une usine, un câble principal apporte l’électricité depuis l’alimentation principale. Mais on doit ensuite envoyer cette électricité vers différentes zones (éclairage, prises, machines, etc.). Le bloc de distribution permet de faire ce partage de manière organisée et sécurisée.
- Un bloc de distribution est généralement composé de plusieurs éléments :
- Un corps isolant en plastique qui protège contre les risques électriques.
- Des bornes de connexion, en cuivre ou en aluminium, où l’on fixe les conducteurs.
- Des vis ou des ressorts, qui maintiennent les câbles bien en place.
- Un couvercle ou une protection, selon le modèle, qui limite l’accès aux parties sous tension pour éviter les accidents.
Quelles sont les applications pour les blocs de distribution OJL ?
- Les blocs de distribution sont utilisés par plusieurs professionnels et particuliers :
- Les électriciens, qui les installent dans les tableaux électriques.
- Les industriels, qui en ont besoin pour connecter leurs machines.
- Les constructeurs de machines, qui les intègrent dans leurs équipements.
- Un bloc de 80 A est adapté aux installations tertiaires et industrielles de moyenne puissance. Il est couramment utilisé pour :
- Tableaux électriques des bâtiments tertiaires (bureaux, commerces)
- Petits ateliers industriels pour alimenter plusieurs machines
- Armoires de distribution électrique pour circuits d’éclairage et prises électriques
- Machines-outils nécessitant une alimentation en courant modérée
Comment et où installe-t-on un bloc de distribution?
L’installation d’un bloc de distribution dépend de l’application et du type de bloc utilisé. Voici les étapes générales :
Choisir l’emplacement : il se place généralement dans un tableau électrique ou sur une surface solide à proximité des connexions à faire.
Fixer le bloc : certains modèles se clipsent sur un rail DIN, d’autres se vissent directement sur un support.
Brancher les câbles : on insère le gros câble d’alimentation dans l’entrée principale, puis on connecte les câbles secondaires dans les sorties prévues.
Vérifier les connexions : avant de remettre le courant, il faut s’assurer que tout est bien serré et sécurisé.
