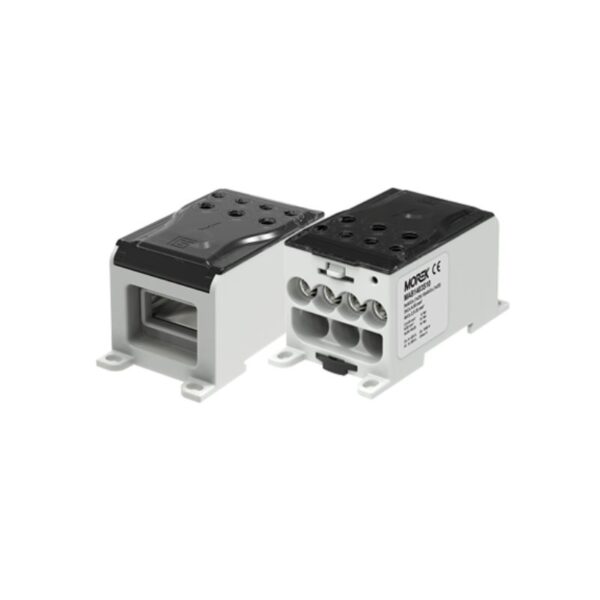

Bloc de distribution unipolaire barre flexible
Bloc de distribution OJL pour barre flexible cuivre. Montage simple sur rails DIN ou autres surfaces solides. 3 coloris de couvercle : noir, bleu ou vert.

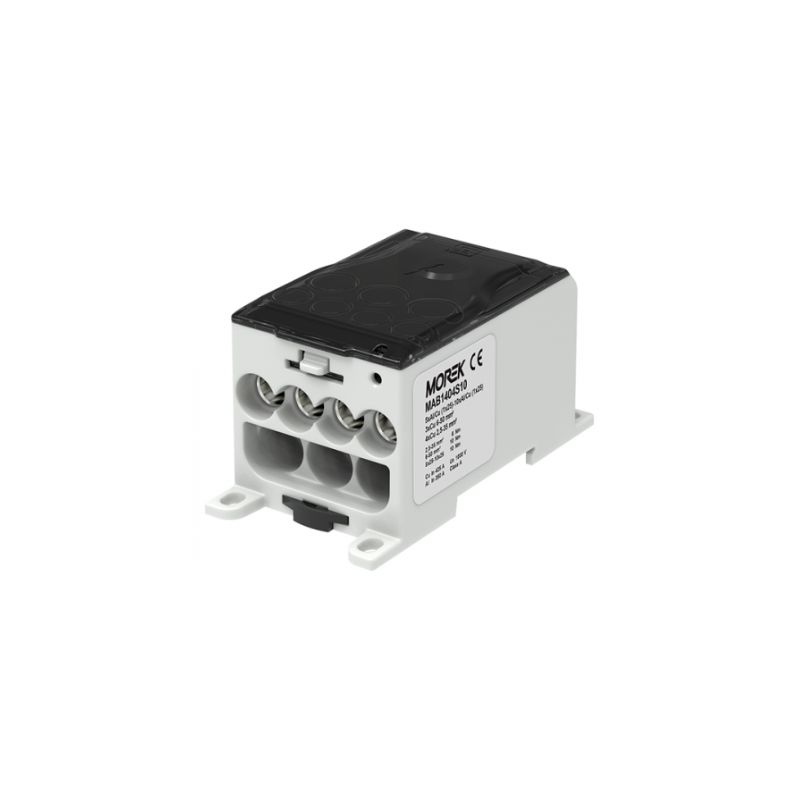

Disponible avec couvercle étanche (sans trous) uniquement en noir.
Conditionnement unitaire
| Référence | Coloris | Entrée barre flexible | Fil de sortie Cu | Couvercle étanche |
|---|---|---|---|---|
| MAB1404S10 | Noir / Gris | 1x barre flexible 10x Cu (1x24) mm² | 4x 2.5-35 mm² / 3x 6-50 mm² | Oui |
| MAB1403S10 | Noir / Gris | 1x barre flexible 10x Cu (1x24) mm² | 4x 2.5-35 mm² / 3x 6-50 mm² | Non |
| MAB1403B10 | Bleu / Gris | 1x barre flexible 10x Cu (1x24) mm² | 4x 2.5-35 mm² / 3x 6-50 mm² | Non |
| MAB1403G10 | Vert / Gris | 1x barre flexible 10x Cu (1x24) mm² | 4x 2.5-35 mm² / 3x 6-50 mm² | Non |
| Tension nominale AC/DC | 1000 V |
| Température de fonctionnement max | + 80°C |
| Courant nominal | 425 A (Cu) / 380 A (Al) |
| Dimensions (L x H x P) | 51.4 / 51.2 / 100.3 mm |
| Vis clé hexagonale | N°4 / 5 |
| Couple de serrage | 6 Nm (2.5 – 35 mm²) 10 Nm (6 – 50 mm²) 10 Nm (10x Cu 1x 25 mm²) |
| Montage | Rail DIN, vis |
| Coloris disponibles | Noir/Gris Bleu/Gris Vert/Gris |
| Certifications | RoHS CE EN 61238-1 et EN 60947-7-1 |
| Indice de protection | IP20 |
| Poids unitaire | 247 g |
Qu’est-ce qu’un bloc de distribution pour barres flexibles ?
Un bloc de distribution pour barres flexibles est un dispositif qui permet de répartir l’énergie électrique d’un conducteur principal vers plusieurs conducteurs secondaires. Contrairement aux blocs de distribution classiques, ceux conçus pour barres flexibles sont adaptés aux connexions haute puissance et aux environnements nécessitant une flexibilité accrue dans le câblage.
À quoi sert un bloc de distribution unipolaire pour barre flexible ?
Il facilite la connexion entre une barre flexible et plusieurs circuits électriques en aval. Ce type de bloc assure une distribution efficace et sécurisée de l’électricité dans les installations industrielles, tertiaires ou infrastructurelles.
Pourquoi utiliser un bloc de distribution pour barres flexibles ?
Les barres flexibles sont de plus en plus utilisées pour leur souplesse d’installation et leur capacité à transporter de fortes intensités tout en réduisant les pertes d’énergie. Les blocs de distribution adaptés à ces barres permettent :
Une connexion simplifiée sans nécessité de sertissage ou d’embout.
Une répartition homogène du courant grâce aux propriétés conductrices de la barre flexible.
Une meilleure gestion de l’espace dans les tableaux électriques.
Qui utilise ce type de bloc ?
Les tableautiers et installateurs électriques, pour concevoir des tableaux électriques modulaires avec des connexions optimisées.
Les industriels, pour raccorder des machines à forte consommation énergétique.
Les fabricants d’équipements électriques, pour intégrer des solutions de distribution d’énergie dans leurs appareils.
Applications des blocs de distribution pour barres flexibles selon l’intensité
80 A à 200 A : Utilisés pour des armoires électriques industrielles, des bâtiments tertiaires et des petits ateliers.
280 A : Convient aux installations de moyenne puissance nécessitant une distribution d’énergie plus conséquente.
400 A : Destiné aux grandes infrastructures, telles que :
Usines et sites industriels lourds, pour l’alimentation des lignes de production.
Data centers, pour la distribution de l’énergie aux serveurs et aux systèmes de refroidissement.
Transports et infrastructures, pour l’alimentation des réseaux électriques des aéroports, ports et gares.
Grands bâtiments tertiaires, tels que les hôtels, hôpitaux et centres commerciaux.
Comment installer un bloc de distribution pour barres flexibles ?
Déterminer l’emplacement : Il se fixe généralement dans un tableau électrique ou sur une surface solide proche des équipements à alimenter.
Fixer le bloc : Selon le modèle, il peut être monté sur rail DIN ou vissé directement sur un support.
Raccorder la barre flexible : La barre est insérée dans le bloc via un serrage sécurisé.
Brancher les circuits secondaires : Les connexions sont réalisées avec des câbles de sortie adaptés à l’application.
Vérifier la sécurité des connexions avant de rétablir le courant.
Les blocs de distribution pour barres flexibles permettent une répartition du courant plus efficace, plus compacte et plus sécurisée, facilitant ainsi l’installation et l’exploitation des équipements électriques.
