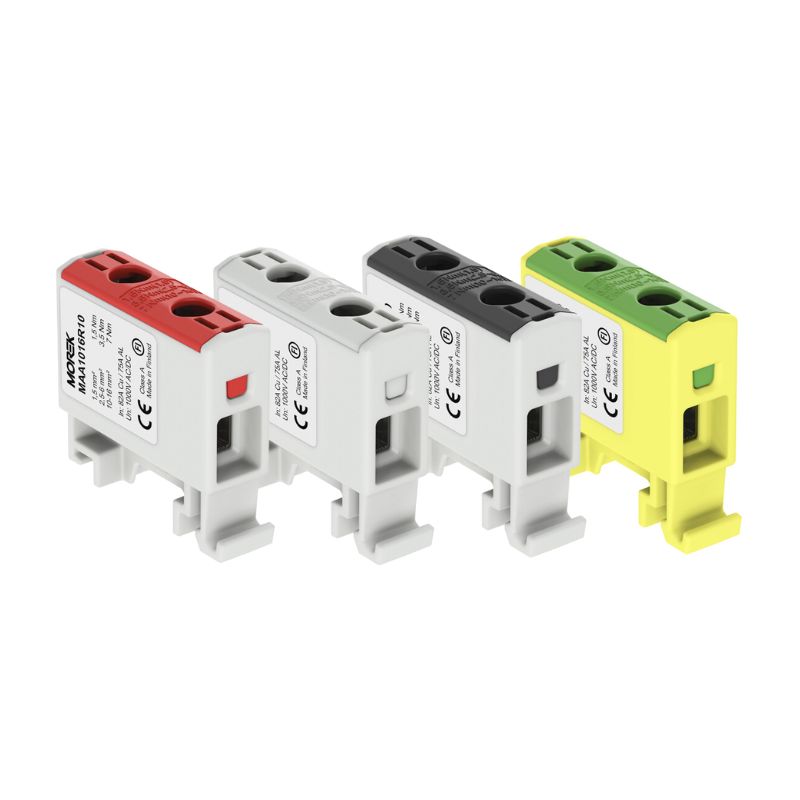

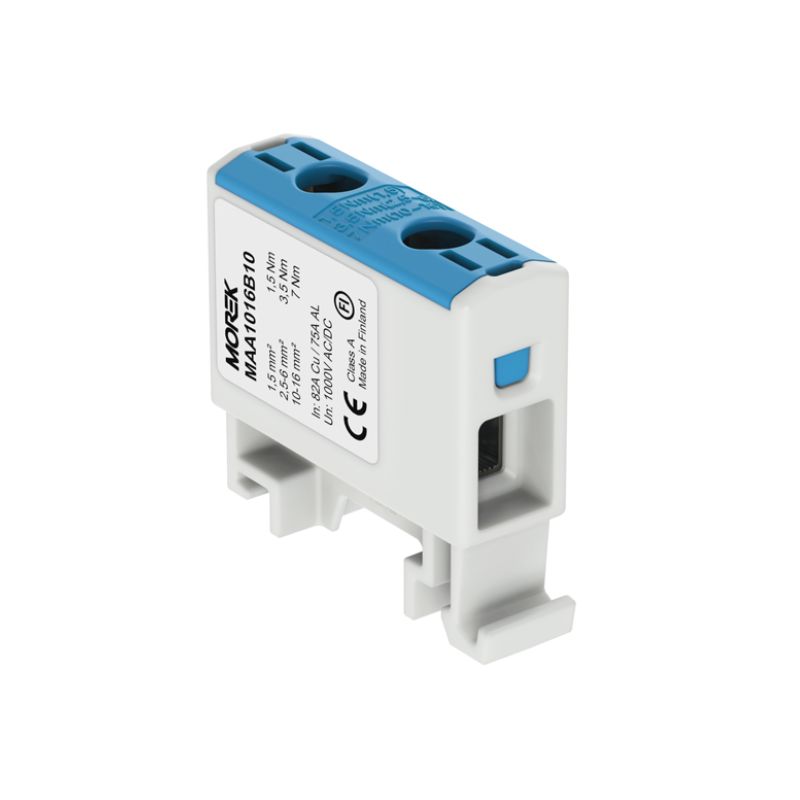

Blocs de jonction 1 Pôle 2 Trous – 1000V
Blocs de jonction tableaux électriques 1 pôle 2 trous de connexion pour câbles en aluminium ou en cuivre. Fixation par encliquetage sur rail DIN.
Matériel : Aluminium étamé, polyamide PA66
Nombre de connexions : 2
Certification : EN 61238-1; EN 60947-7-1; UL 1059
Résistance aux flammes
Conditionnement unitaire
| Référence | Désignation | Section conducteur | Coloris |
|---|---|---|---|
| MAA1016A10 | OTL16 | 1,5 - 16 mm² | Gris |
| MAA1016B10 | OTL16 | 1,5 - 16 mm² | Bleu |
| MAA1016R10 | OTL16 | 1,5 - 16 mm² | Rouge |
| MAA1016S10 | OTL16 | 1,5 - 16 mm² | Noir |
| MAA1016Y10 | OTL16 | 1,5 - 16 mm² | Jaune/Vert |
| MAA1035A10 | OTL35 | 2,5 - 35 mm² | Gris |
| MAA1035B10 | OTL35 | 2,5 - 35 mm² | Bleu |
| MAA1035Y10 | OTL35 | 2,5 - 35 mm² | Jaune/Vert |
| MAA1050A10 | OTL50 | 1,5 - 50 mm² | Gris |
| MAA1050B10 | OTL50 | 1,5 - 50 mm² | Bleu |
| MAA1050R10 | OTL50 | 1,5 - 50 mm² | Rouge |
| MAA1050S10 | OTL50 | 1,5 - 50 mm² | Noir |
| MAA1050Y10 | OTL50 | 1,5 - 50 mm² | Jaune/Vert |
| MAA1095A10 | OTL95 | 6 - 95 mm² | Gris |
| MAA1095B10 | OTL95 | 6 - 95 mm² | Bleu |
| MAA1095R10 | OTL95 | 6 - 95 mm² | Rouge |
| MAA1095S10 | OTL95 | 6 - 95 mm² | Noir |
| MAA1095Y10 | OTL95 | 6 - 95 mm² | Jaune/Vert |
| MAA1150A10 | OTL150 | 25 - 150 mm² | Gris |
| MAA 1150 B10 | OTL150 | 25 - 150 mm² | Bleu |
| MAA1150Y10 | OTL150 | 25 - 150 mm² | Jaune/Vert |
| MAA1240A10 | OTL240 | 35 - 240 mm² | Gris |
| MAA1240B10 | OTL240 | 35 - 240 mm² | Bleu |
| MAA1240Y10 | OTL240 | 35 - 240 mm² | Jaune/Vert |
| MAA1300A10 | OTL300 | 95 - 300 mm² | Gris |
| MAA1300B10 | OTL300 | 95 - 300 mm² | Bleu |
| MAA1300Y10 | OTL300 | 95 - 300 mm² | Jaune/Vert |
| MAA1300R10 | OTL300 | 95 - 300 mm² | Rouge |
| MAA1300S10 | OTL300 | 95 - 300 mm² | Noir |
| Matériau | Aluminium étamé, polyamide PA66 |
| Matière plastique | Classe UL 94 V-0 |
| Tension nominale AC/ DC | 1000 V / 1500 V (IEC) 1000 V (UL) – sauf OTL 300 – |
| Courant nominal Cu/Al (IEC) | OTL16: 82/75 A OTL35: 135/120 A OTL50: 160/145 A OTL95: 245/220 A OTL150: 320/290 A OTL240: 425/380 A OTL300: 490/440 A |
| Courant nominal Cu/Al (UL) | OTL16: 85/65 A OTL35: 115/90 A OTL50: 150/120 A OTL95: 230/180 A OTL150: 285/250 A OTL240: 380/310 A OTL300: – |
| Nombre de connexions | 2 |
| Température de service | -25°C à +80°C |
| Protection | IP20 |
| Certification | EN 61238-1, EN 60947-7-1, UL 1059 |
| Caractéristiques | • Résistance aux flammes • Clip in pour marquage de 5 mm • Zone de contact pré-graissé • Connecteurs de classe A |
| Conformités | CE, UL, RoHS |
À quoi sert un bloc de jonction électrique ?
Les blocs de jonction 1 pôle 2 trous servent à relier plusieurs fils électriques entre eux de façon sécurisée et organisée. Ils sont souvent utilisés dans les armoires électriques et les tableaux de distribution pour éviter les connexions hasardeuses qui pourraient provoquer des coupures ou des échauffements.
Un bloc de jonction permet de connecter deux fils dans un même point de raccordement. Cela facilite la distribution du courant électrique et améliore la fiabilité des connexions. Grâce à lui, les électriciens peuvent assembler les câbles sans avoir à les souder ou à utiliser des connexions temporaires.
Dans une installation électrique, chaque circuit doit être bien organisé. Ces blocs permettent d’éviter les fils emmêlés et de structurer le câblage de manière claire. Ils assurent aussi une bonne continuité du courant, même en cas de vibrations ou de variations de température.
Le corps du bloc est en polyamide PA66, un plastique solide et isolant. Ce matériau protège contre les chocs et résiste aux hautes températures. Il est aussi conçu pour ralentir la propagation du feu en cas de court-circuit.
Les bornes (là où les fils se connectent) sont en aluminium étamé. L’étamage est un revêtement qui protège l’aluminium contre l’oxydation et améliore la conductivité électrique. Cela garantit une bonne connexion, même avec des fils en cuivre ou en aluminium.
Comment installer les blocs de jonction ?
Ces blocs sont conçus pour être fixés sur un rail DIN, un support métallique souvent présent dans les tableaux électriques. Ce type de fixation permet un montage rapide et propre, sans avoir à percer ou visser directement dans le tableau.
Les colliers d’entrée des fils facilitent l’installation. Il suffit d’insérer les câbles dans les trous prévus à cet effet, puis de les serrer pour garantir un bon contact électrique. Cette méthode permet d’éviter les mauvais branchements et réduit le risque de faux contacts.
Les blocs sont dotés d’une zone de contact pré-graissée qui protège les fils contre la rouille et l’oxydation, ce qui évite les mauvaises connexions. Elle aide aussi à mieux faire passer le courant en limitant la chaleur et les pertes d’énergie. Enfin, elle facilite l’installation et empêche les bornes de s’abîmer avec le temps.
Quelles normes pour les blocs de jonction ?
Ces blocs de jonction respectent plusieurs normes de sécurité :
- EN 61238-1 et EN 60947-7-1, qui garantissent des connexions électriques solides et durables.
- UL 1059, une certification qui prouve leur sécurité dans les installations industrielles et tertiaires.
Ils sont aussi protégés contre la poussière et les chocs avec un indice IP20. Cela signifie qu’ils empêchent l’entrée de gros objets (comme un doigt ou un tournevis), mais ne sont pas étanches à l’eau. Il faut donc les placer dans un tableau protégé.
Applications des blocs de jonction
Les blocs de jonction sont utilisés dans différents domaines :
- Dans les tableaux électriques pour organiser et distribuer l’électricité proprement.
- Dans les armoires de commande pour relier les câbles des machines et des systèmes automatisés.
- Dans les bâtiments industriels et tertiaires, où ils facilitent le câblage des installations électriques.
Ils sont principalement installés par :
- Les électriciens, qui s’occupent du câblage des bâtiments.
- Les tableautiers, qui fabriquent des armoires électriques complètes.
- Les techniciens de maintenance, qui interviennent sur les installations existantes pour les réparer ou les améliorer.
Avantages des blocs de jonction
Ces blocs de jonction apportent plusieurs avantages :
- Une installation rapide grâce au montage sur rail DIN et aux colliers d’entrée des fils.
- Une connexion fiable, sans risque de mauvais contact ou de desserrage.
- Un gain de place, car ils permettent de regrouper plusieurs connexions sur un seul support.
- Une meilleure sécurité, avec un matériau isolant et une résistance aux flammes.
Grâce à eux, les installations électriques sont mieux organisées, plus faciles à entretenir et plus sûres.
