Bobine gaine thermorétractable paroi fine 2:1
Bobine gaine thermorétractable paroi fine rétreint 2:1 dans boîte carton dévidoir (carton de distribution). Diamètre: de 1.2 à 25.4 mm.
Retardateur de la flamme
Rétreint 2/1 à une température < +100°C
Coloris : Noir, rouge, jaune, bleu, blanc, vert, transparent, gris, violet, orange, marron, vert/jaune
| Référence | Diamètre | Epaisseur paroi nominale | Conditionnement boîte |
|---|---|---|---|
| HTBN-LTFE 3/64 | 1,2/0,6 mm | 0,40 mm | 10 m |
| HTBN-LTFE 1/16 | 1,6/0,8 mm | 0,43 mm | 10 m |
| HTBN-LTFE 3/32 | 2,4/1,2 mm | 0,51 mm | 10 m |
| HTBN-LTFE 1/8 | 3,2/1,6 mm | 0,51 mm | 10 m |
| HTBN-LTFE 3/16 | 4,8/2,4 mm | 0,51 mm | 8 m |
| HTBN-LTFE 1/4 | 6,4/3,2 mm | 0,65 mm | 6 m |
| HTBN-LTFE 3/8 | 9,5/4,8 mm | 0,65 mm | 5 m |
| HTBN-LTFE 1/2 | 12,7/6,4 mm | 0,65 mm | 5 m |
| HTBN-LTFE 3/4 | 19,0/9,5 mm | 0,77 mm | 4 m |
| HTBN-LTFE 1 | 25,4/12,7 mm | 0,89 mm | 3 m |
| Matériau | Polyoléfine flexible |
| Coloris disponibles | Noir, rouge, jaune, bleu, blanc, vert, transparent, gris, violet, orange, marron, vert/jaune |
| Rétreint | 2/1 (à température <100°C) |
| Température d’utilisation | -55°C à +135°C |
| Retardateur de flamme | Oui |
| Homologations | RoHS, RoHS2, REACH |
| Spécifications | UL 224 125°C VW1 600V |
| Résistance à la traction | 14 MPa |
| Allongement à la rupture | 400% |
| Rétreint longitudinal | +/- 5% |
| Allongement à la rupture après vieillissement | 350% |
| Résistance à la traction après vieillissement | 14 MPa |
| Rigidité diélectrique | 20 KV/mm |
| Résistance volumique | ≥1014Ω cm |
| Excentricité | ≤20% |
Propriétés de la gaine thermorétractable en bobine
La gaine thermorétractable est un tube en polyoléfine flexible utilisé dans de nombreuses applications électriques et mécaniques. La gaine thermo offre une protection efficace contre les éléments extérieurs tels que l’humidité, la poussière, les chocs et autres dommages mécaniques. Lorsqu’elle est exposée à la chaleur, elle se rétracte pour s’ajuster à la forme des câbles ou des connexions qu’elle recouvre. Cette capacité de rétraction ou rétreint (de 2:1 ici), assure une adhérence ferme et une isolation fiable.
La gaine thermorétractable HTBN-LTFE en bobine peut supporter des températures allant de -55°C jusqu’à +135°C. La gaine est aussi conforme à la norme UL 224 et garantit une sécurité dans des applications à haute tension, jusqu’à 600V.
Quels sont les avantages des bobines de gaine thermorétractable HTBN-LTFE ?
La bobine de gaine thermorétractable HTBN-LTFE possède une excellente résistance à la traction de 14 MPa. Cela lui permet de maintenir son intégrité structurelle sous contrainte. Elle possède une grande flexibilité et peut s’étirer jusqu’à 400 % de sa longueur.
En termes de sécurité électrique, elle présente une rigidité diélectrique de 20 kV/mm, ce qui signifie qu’elle résiste efficacement à des tensions électriques sans se rompre ou laisser passer le courant. De plus, sa résistance volumique supérieure à 10^14 Ω cm garantit aussi une excellente capacité à bloquer les fuites de courant.
Ces deux caractéristiques permettent de protéger les installations électriques et d’assurer à la fois la performance et la sécurité des systèmes électriques.
Bobine gaine thermorétractable HTBN-LTFE :
applications et avantages
La gaine thermorétractable est très utile dans plusieurs domaines, comme l’électronique, l’automobile et les télécommunications. Elle sert principalement à protéger les câbles électriques, à sécuriser les points de soudure et à rassembler les fils ensemble.
Sa capacité d’isolation aide à préserver les composants électriques et à prolonger leur durée de vie. De plus, elle existe en différentes couleurs, ce qui permet de repérer facilement les câbles et facilite les réparations et l’entretien.
La gaine thermorétractable est très utilisée dans de nombreux secteurs, notamment l’industrie électrique, automobile, et les télécommunications. Elle est couramment utilisée pour isoler les câbles électriques, protéger les connexions de soudure, et regrouper les faisceaux de fils dans les armoires électriques.
Les différentes couleurs disponibles permettent également un repérage facile des câbles pour simplifier les processus de maintenance et de réparation.

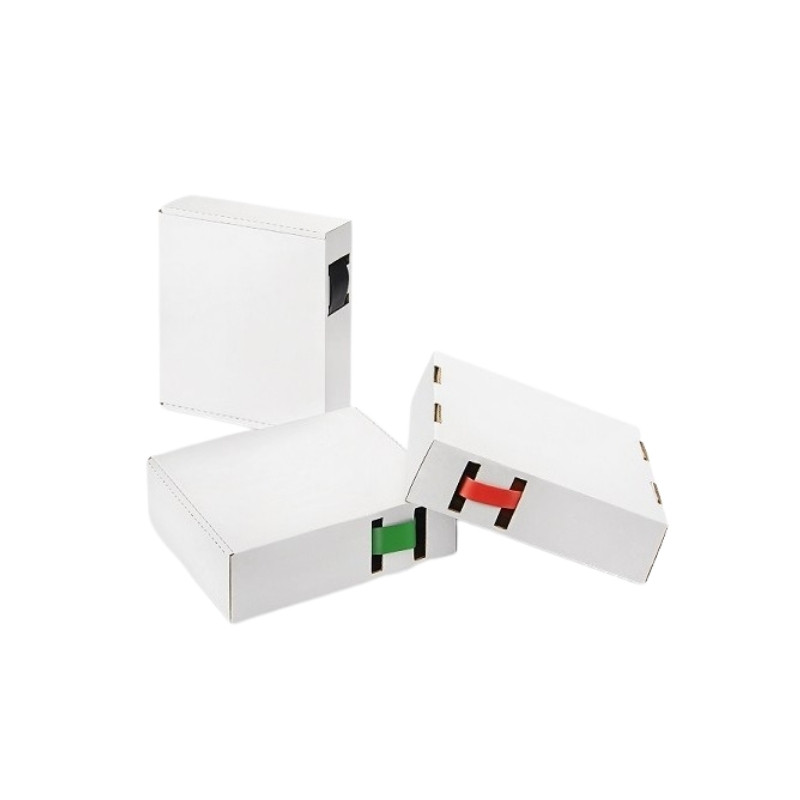

La gaine thermorétractable HTBN-LTFE est fournie en bobine dans une boîte spéciale appelée boîte dévidoir. Ce type d’emballage est facilite son utilisation, en permettant de dérouler la gaine simplement et de manière contrôlée, sans qu’elle ne s’emmêle.
Pratique et fonctionnelle, la bobine en boîte permet aux professionnels d’accéder rapidement à la gaine thermorétractable tout en assurant une bonne organisation sur le chantier.
De plus, cela aide à réduit les risques de salissures ou de dommages avant installation pour garder la gaine propre et protégée jusqu’à son utilisation.
