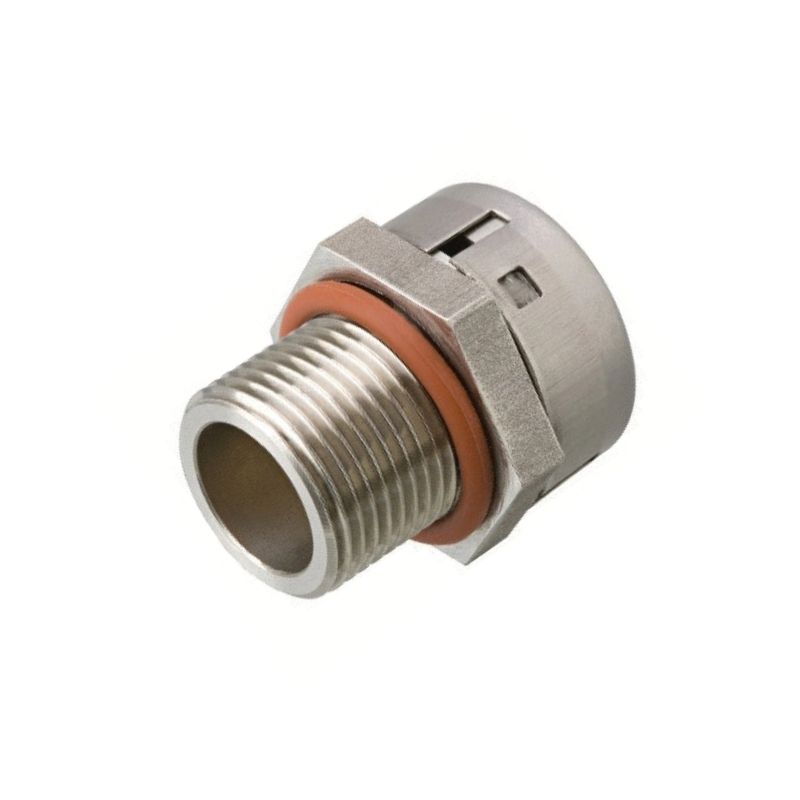

Bouchon respirateur Atex BDE Capri
Bouchons aérateurs/purgeurs Ex d type BD
Zones : 1, 2, 21 et 22.
Matériaux :
Corps en laiton nickelé
Filtre en alliage cuivre / bronze
Joint torique en silicone
Température ambiante admissible: -60 °C à +180 °C
Indice de Protection: IP66
Conditionnement unitaire
| Référence | Filetage | Diamètre extérieur | Longueur |
|---|---|---|---|
| BDU1104D1 | M20 | 27,0 mm | 31,0 mm |
| BDU1105D1 | M25 | 31,8 mm | 31,0 mm |
| BDU1129D1 | NPT 1/2'' | 27,0 mm | 35,0 mm |
| BDU1130D1 | NPT 3/4'' | 31,8 mm | 35,0 mm |
Caractéristiques
| Matériaux | Corps en laiton nickelé Filtre en alliage cuivre / bronze Joint torique en silicone |
| Marquage ATEX | Ex I M2 – Ex d I Mb / Ex e I Mb Ex II 2G – Ex d IIB + H2 Gb / Ex e IIC Gb Ex II 2D – Ex tb IIIC Db IP66 |
| Attestation d’examen UE de type | ITS 16 ATEX 101338X |
| Certification IECEx | IECEx ITS16.0014X |
| Température ambiante admissible | -60 °C à +180 °C |
| Indice de Protection | IP66 |
| Autres certificats | Brésil : INMETRO NCC 18.0165X Royaume-Uni : UKCA ITS 21 UKEX 0073X Russie, Biélorussie, Kazakhstan, Arménie, Kirghizistan : EAC RU C-GB.M 62.B.06227 |
| Montage | Sur trou taraudé uniquement |
Application
Les bouchons aérateurs/purgeurs BD laissent entrer l’air à l’intérieur du boîtier pour limiter la condensation et pour équilibrer les pressions, tout en maintenant la
protection antidéflagrante de l’enveloppe.
Dans le cas où des condensats se seraient accumulés, le bouchon aérateur/purgeur, (monté en partie basse), permet également leur évacuation vers l’extérieur.
