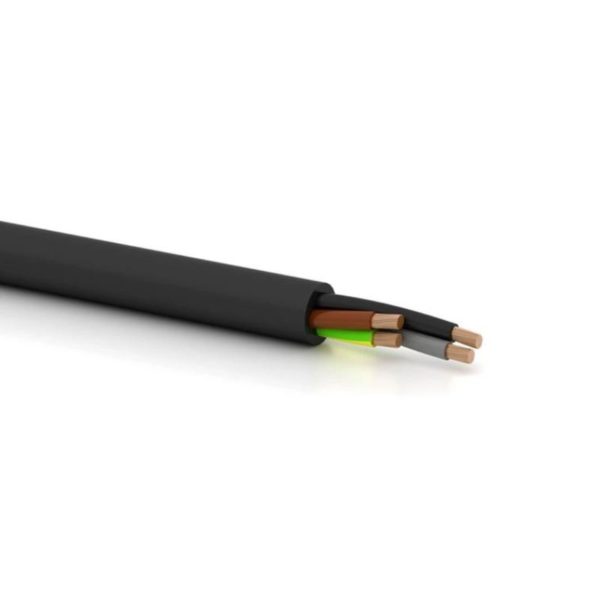

Câbles industriels souples H05/H07 RNF
Câbles et fils industriels souples : HO5RNF et HO7RNF pour usage industriel et professionnel.
Adapté aux conditions externes difficiles (p. ex. chantiers, carrières).
Conditionnement : à la coupe
Coloris : noir
| Référence | Type | Nb de conducteurs et section | Diamètre extérieur | Épaisseur d'isolement | Épaisseur de gaine |
|---|---|---|---|---|---|
| RNF2075 | H05 RN-F | 2 x 0,75 mm² | 6,1 mm | 0,6 mm | 0,8 mm |
| RNF210 | H05 RN-F | 2 x 1 mm² | 6,7 mm | 0,6 mm | 0,9 mm |
| RNF3075 | H05 RN-F | 3 G 0,75 mm² | 6,7 mm | 0,6 mm | 0,9 mm |
| RNF310 | H05 RN-F | 3G 1 mm² | 7,1 mm | 0,6 mm | 0,9 mm |
| RNF4075 | H05 RN-F | 4G 0,75 mm² | 7,2 mm | 0,6 mm | 0,9 mm |
| RNF160 | H07 RN-F | 1 x 16 mm² | 11,3 mm | 1,2 mm | 1,9 mm |
| RNF1250 | H07 RN-F | 1 x 25 mm² | 13,4 mm | 1,4 mm | 2,0 mm |
| RNF1350 | H07 RN-F | 1 x 35 mm² | 15,0 mm | 1,4 mm | 2,2 mm |
| RNF1500 | H07 RN-F | 1 x 50 mm² | 17,4 mm | 1,6 mm | 2,6 mm |
| RNF1700 | H07 RN-F | 1 x 70 mm² | 19,2 mm | 1,6 mm | 2,6 mm |
| RNF1950 | H07 RN-F | 1 x 95 mm² | 21,6 mm | 1,8 mm | 2,8 mm |
| RNF11200 | H07 RN-F | 1 x 120 mm² | 23,6 mm | 1,8 mm | 3,0 mm |
| RNF11500 | H07 RN-F | 1 x 150 mm² | 26,3 mm | 2,0 mm | 3,2 mm |
| RNF11850 | H07 RN-F | 1 x 185 mm² | 28,6 mm | 2,2 mm | 3,4 mm |
| RNF12400 | H07 RN-F | 1 x 240 mm² | 31,9 mm | 2,4 mm | 3,5 mm |
| RNF0210 | H07 RN-F | 2 x 1 mm² | 8,3 mm | 0,8 mm | 1,5 mm |
| RNF215 | H07 RN-F | 2 x 1,5 mm² | 8,8 mm | 0,8 mm | 1,5 mm |
| RNF225 | H07 RN-F | 2 x 2,5 mm² | 10,4 mm | 0,9 mm | 1,7 mm |
| RNF240 | H07 RN-F | 2 x 4 mm² | 11,9 mm | 1,0 mm | 1,8 mm |
| RNF260 | H07 RN-F | 2 x 6 mm² | 13,8 mm | 1,0 mm | 2,0 mm |
| RNF0310 | H07 RN-F | 3G 1 mm² | 8,9 mm | 0,8 mm | 1,4 mm |
| RNF315 | H07 RN-F | 3G 1,5 mm² | 9,5 mm | 0,8 mm | 1,4 mm |
| RNF325 | H07 RN-F | 3G 2,5 mm² | 11,4 mm | 0,9 mm | 1,8 mm |
| RNF340 | H07 RN-F | 3G 4 mm² | 13,3 mm | 1,0 mm | 1,9 mm |
| RNF300 | H07 RN-F | 3G 6 mm² | 14,8 mm | 1,0 mm | 2,1 mm |
| RNF3100 | H07 RN-F | 3G 10 mm² | 20,6 mm | 1,2 mm | 3,3 mm |
| RNF3160 | H07 RN-F | 3G 16 mm² | 23,4 mm | 1,2 mm | 3,5 mm |
| RNF3250 | H07 RN-F | 3G 25 mm² | 27,2 mm | 1,4 mm | 3,8 mm |
| RNF3350 | H07 RN-F | 3G 35 mm² | 32,0 mm | 1,4 mm | 4,1 mm |
| RNF3500 | H07 RN-F | 3G 50 mm² | 36,5 mm | 1,6 mm | 4,5 mm |
| RNF3700 | H07 RN-F | 3G 70 mm² | 41,0 mm | 1,6 mm | 4,8 mm |
| RNF3950 | H07 RN-F | 3G 95 mm² | 51,0 mm | 1,8 mm | 5,3 mm |
| RNF410 | H07 RN-F | 4G 1 mm² | 9,7 mm | 0,8 mm | 1,5 mm |
| RNF415 | H07 RN-F | 4G 1,5 mm² | 10,4 mm | 0,8 mm | 1,7 mm |
| RNF425 | H07 RN-F | 4G 2,5 mm² | 12,5 mm | 0,9 mm | 1,9 mm |
| RNF440 | H07 RN-F | 4G 4 mm² | 14,6 mm | 1,0 mm | 2,0 mm |
| RNF460 | H07 RN-F | 4G 6 mm² | 16,4 mm | 1,0 mm | 2,3 mm |
| RNF4100 | H07 RN-F | 4G 10 mm² | 22,5 mm | 0,8 mm | 3,4 mm |
| RNF4160 | H07 RN-F | 4G 16 mm² | 25,5 mm | 0,8 mm | 3,6 mm |
| RNF4250 | H07 RN-F | 4G 25 mm² | 30,9 mm | 0,9 mm | 4,1 mm |
| RNF4350 | H07 RN-F | 4G 35 mm² | 34,6 mm | 1,0 mm | 4,4 mm |
| RNF4500 | H07 RN-F | 4G 50 mm² | 39,7 mm | 1,0 mm | 4,8 mm |
| RNF470 | H07 RN-F | 4G 70 mm² | 44,4 mm | 1,2 mm | 5,2 mm |
| RNF4950 | H07 RN-F | 4G 95 mm² | 50,6 mm | 1,2 mm | 5,9 mm |
| RNF515 | H07 RN-F | 5G 1,5 mm² | 11,5 mm | 1,4 mm | 1,8 mm |
| RNF525 | H07 RN-F | 5G 2,5 mm² | 13,8 mm | 1,4 mm | 2,0 mm |
| RNF540 | H07 RN-F | 5G 4 mm² | 16,3 mm | 1,6 mm | 2,2 mm |
| RNF560 | H07 RN-F | 5G 6 mm² | 18,3 mm | 1,6 mm | 2,5 mm |
| RNF5100 | H07 RN-F | 5G 10 mm² | 24,8 mm | 1,8 mm | 3,6 mm |
| RNF5160 | H07 RN-F | 5G 16 mm² | 28,4 mm | 0,8 mm | 3,9 mm |
| RNF5250 | H07 RN-F | 5G 25 mm² | 34,3 mm | 0,9 mm | 4,4 mm |
| RNF5350 | H07 RN-F | 5G 35 mm² | 38,2 mm | 1,0 mm | 4,7 mm |
| RNF5500 | H07 RN-F | 5G 50 mm² | 44,3 mm | 1,0 mm | 5,1 mm |
| RNF5720 | H07 RN-F | 5G 70 mm² | 49,6 mm | 1,2 mm | 5,6 mm |
| RNF715 | H07 RN-F | 7 x 1,5 mm² | 15,0 mm | 1,2 mm | 2,6 mm |
| RNF725 | H07 RN-F | 7 x 2,5 mm² | 17,8 mm | 1,4 mm | 2,8 mm |
| RNF1215 | H07 RN-F | 12 x 1,5 mm² | 17,9 mm | 1,4 mm | 2,9 mm |
| RNF1225 | H07 RN-F | 12 x 2,5 mm² | 21,2 mm | 1,6 mm | 3,1 mm |
Caractéristiques
| Âme | Cuivre nu souple classe 5 |
| Isolation | EPR (caoutchouc) |
| Tension nominale | 450/750 V |
| Température installations fixes | -30°C à +60°C |
| Température installations fixes protégées | -30 °C à +85 °C |
| Température installations souples | -15°C à +60 °C |
| Température de service | -40°C à +90°C |
| Tenue au feu | EN 60332-1-2 Eca IEC 60332-1-2 |
Description
Description technique des câbles HO5RNF et HO7RNF
Les câbles HO5RNF et HO7RNF sont des câbles souples offrant une excellente résistance aux conditions externes difficiles. Il est employé dans des installations électriques polyvalentes et supporte une tension nominale allant jusqu’à 450/750 V.
Le RNF possède une gaine en caoutchouc résistante aux conditions extérieures exigeantes.
Le câble rn-f est conforme aux normes de sécurité incendie et garantit une utilisation sécurisée dans divers environnements.
Signification du câble h05 h07 RNF
- H05 : Indique que le câble est conçu pour une tension maximale de 300/500 V.
- H07 : Signifie que le câble supporte une tension maximale de 450/750 V.
- R : Désigne l’enveloppe isolante en caoutchouc.
- N : Fait référence à la gaine de protection non métallique, fabriquée en polychloroprène, qui renforce la durabilité et la résistance du câble.
- F : Indique que le câble est souple (classe 5).
Applications du câble RNF
Les câbles HO5RNF et HO7RNF sont utilisés dans divers domaines, notamment :
- Chantiers de construction : Pour alimenter des outils électroportatifs et des équipements temporaires.
- Industrie : Dans les machines et les équipements nécessitant une connexion électrique robuste et flexible.
- Installations extérieurs : Pour l’alimentation des systèmes d’éclairage et de sonorisation dans des environnements extérieurs.
