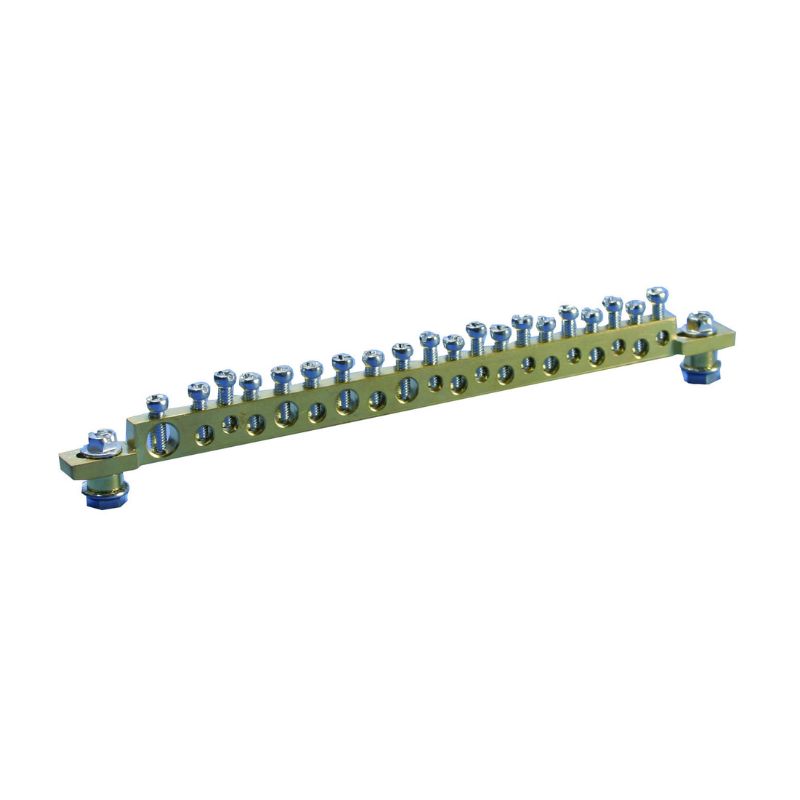

Collecteurs de terre EB
Collecteurs de terre EB : barres rigides de raccordement de mise à la terre/neutre. Utilisées pour connecter plusieurs conducteurs de mise à la terre à un panneau électrique.
Matériau: Laiton
- Les trous chanfreinés facilitent les connexions
- Montage fixe
- Fentes de montage pour fixation universelle
- Conforme RoHS
Conditionnement unitaire
| Référence | Nb raccordement | Désignation | Longueur | Hauteur |
|---|---|---|---|---|
| 568610 | 12 | EB12 | 120 mm | 13 mm |
| 568662 | 20 | EB20 | 215 mm | 13 mm |
| 568620 | 36 | EB36 | 470 mm | 17 mm |
| 568660 | 44 | EB44 | 462 mm | 13 mm |
| 568661 | 60 | EB60 | 462 mm | 13 mm |
| 568630 | 168 | EB168 | 1000 mm | 8 mm |
| Matériau | Laiton |
| Trous chanfreinés | Oui |
| Type de fixation | Fentes de montage pour fixation universelle |
| Conformités | UL, RoHS, CE |
Qu’est ce qu’un collecteur de terre EB ?
Les collecteurs de terre EB sont des barres rigides utilisées pour connecter plusieurs conducteurs de mise à la terre à un panneau électrique. Leur rôle est de centraliser et de répartir les connexions de terre de manière organisée et fiable. Cela permet d’assurer la continuité électrique et d’éviter les différences de potentiel entre les différents éléments d’une installation.
Un système de mise à la terre a pour but de protéger les personnes et les équipements contre les risques liés aux défauts électriques. Lorsqu’un appareil ou un circuit présente une fuite de courant, l’électricité doit être évacuée de manière contrôlée vers la terre pour éviter des accidents. Le collecteur de terre joue un rôle dans ce processus en servant de point de raccordement entre plusieurs fils de terre et une liaison principale.
Sans un dispositif de ce type, chaque conducteur de mise à la terre devrait être connecté individuellement, ce qui rendrait l’installation plus complexe et difficile à organiser. En regroupant les connexions sur une seule barre, le collecteur de terre simplifie l’agencement des câblages et facilite les interventions futures, comme les vérifications ou les extensions du système.
Comment installer un collecteur de terre EB ?
L’installation d’un collecteur de terre EB se fait généralement à l’intérieur d’un panneau électrique ou d’une armoire de distribution. Il est conçu pour être fixé sur une surface stable, permettant de recevoir plusieurs fils de mise à la terre.
- Fixation : La barre est montée à l’aide des fentes de fixation prévues, ce qui permet de l’adapter facilement à différents supports.
- Connexion des conducteurs : Les fils de terre sont insérés dans les trous prévus à cet effet, puis serrés à l’aide de vis. Les trous chanfreinés facilitent cette opération en rendant les connexions plus accessibles.
- Vérification : Une fois l’installation terminée, il est recommandé de vérifier la solidité des connexions pour éviter tout problème de contact ou de résistance électrique.
L’ensemble du processus ne demande pas d’outillage complexe, mais il est essentiel de respecter les règles de sécurité électrique pour garantir le bon fonctionnement du système.
Quelles applications pour les collecteurs de terre ?
Ces collecteurs sont utilisés dans plusieurs types d’installations électriques où une mise à la terre centralisée est nécessaire. Ils se trouvent notamment dans :
- Les tableaux électriques : Ils permettent de regrouper les conducteurs de terre des différents circuits d’un bâtiment.
- Les armoires industrielles : Utilisés pour assurer une mise à la terre fiable des équipements de production et de contrôle.
- Les data centers : Ils contribuent à la protection des équipements informatiques en évitant les problèmes liés aux différences de potentiel.
- Les installations résidentielles et tertiaires : Ils servent à organiser et regrouper les connexions de terre d’un bâtiment, simplifiant ainsi la maintenance et les extensions futures.
Collecteurs de terre EB pour professionnels
Différents professionnels utilisent ce type d’équipement en fonction des besoins de leurs installations électriques :
- Électriciens : Ils les installent dans les tableaux électriques et assurent leur bon raccordement aux circuits.
- Tableautiers : Ils les intègrent dans des armoires électriques pour organiser les connexions de mise à la terre de manière efficace.
- Industriels : Ils les utilisent dans les systèmes de mise à la terre de machines et d’équipements sensibles.
- Techniciens de maintenance : Ils s’en servent pour vérifier et entretenir les connexions de terre dans les installations existantes.
Caractéristiques et avantages du collecteur de terre EB
Le collecteur de terre EB est fabriqué en laiton, un matériau qui présente plusieurs propriétés adaptées aux applications électriques.
- Bonne conductivité électrique : Le laiton permet une transmission efficace du courant de mise à la terre, évitant les pertes d’énergie et les échauffements inutiles.
- Résistance à la corrosion : Il supporte bien l’humidité et les variations de température, ce qui le rend durable, même dans des environnements difficiles.
- Facilité de connexion : Grâce aux trous chanfreinés, l’insertion des fils et le serrage des vis sont simplifiés.
- Fixation adaptable : Les fentes de montage permettent de le positionner facilement sur différents supports, rendant son installation plus flexible.
- Conformité aux normes environnementales : En étant conforme RoHS, il ne contient pas de substances dangereuses pour la santé et l’environnement.
En centralisant les connexions de terre et en offrant une fixation stable, ces collecteurs de terre facilitent la gestion des installations électriques. Ils permettent un câblage plus ordonné et une meilleure maintenance des systèmes de mise à la terre.
