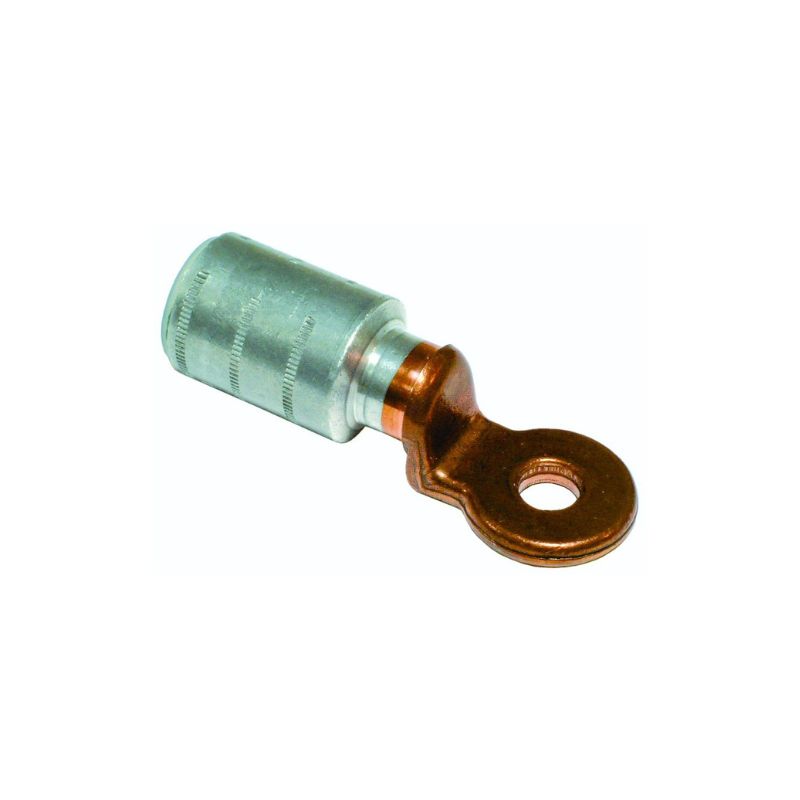

Cosse alu-cuivre à fût court
Cosse alu-cuivre (bimétal). Section de 35 mm² à 300 mm². Cosses électriques industrielles à rétreindre en aluminium-cuivre à fût court. Matières : cuivre – aluminium soudé par friction. Le fût aluminium est enrichit de graisse contactal.
Conforme à la norme NFC 63-061 – classe B
Conditionnement : Unitaire
| Référence | Section câble | Bornage | Conditionnement |
|---|---|---|---|
| CAUBT35 | 35 mm² | M8 | 1 |
| CAUBT50 | 50 mm² | M8 | 1 |
| CAUBT70 | 70 mm² | M10 | 1 |
| CAUBT95 | 95 mm² | M10 | 1 |
| CAUBT120 | 120 mm² | M10 | 1 |
| CAUBT12012 | 120 mm² | M12 | 1 |
| CAUBT15010 | 150 mm² | M10 | 1 |
| CAUBT15012 | 150 mm² | M12 | 1 |
| CAUBT18510 | 185 mm² | M10 | 1 |
| CAUBT18512 | 185 mm² | M12 | 1 |
| CAUBT24010 | 240 mm² | M10 | 1 |
| CAUBT24012 | 240 mm² | M12 | 1 |
| CAUBT30010 | 300 mm² | M10 | 1 |
| CAUBT30014 | 300 mm² | M14 | 1 |
| Type | Cosse bi-métal |
| Matériau | Aluminium 1050 A et cuivre Cu A1 |
| Assemblage | Soudé par friction |
| Fût | Enduit de graisse, obturé par bouchon |
| Mise en œuvre | Rétreint hexagonal |
| Norme | Conforme à la norme NFC 63-061-B |
À quoi sert une cosse alu-cuivre à fût court ?
Une cosse alu-cuivre à fût court permet de raccorder un câble en aluminium à une borne ou un conducteur en cuivre. Elle est utilisée quand les deux métaux doivent coexister dans un même circuit, ce qui arrive souvent dans les réseaux électriques industriels.
L’aluminium est plus léger et moins cher que le cuivre, mais il ne se connecte pas directement au cuivre sans risque. Une cosse alu-cuivre sert d’interface fiable entre les deux.
Elle évite les phénomènes de corrosion galvanique (dégradation accélérée d’un métal lorsqu’il est en contact électrique avec un autre métal différent dans un environnement humide ou conducteur), améliore la tenue mécanique de la connexion et garantit une bonne conductivité dans le temps. C’est une solution recommandée pour les tableaux électriques, les armoires de distribution ou les raccords à des transformateurs.
Caractéristiques de nos cosses alu-cuivre ?
Les cosses alu-cuivre sont faites en aluminium 1050A et en Cuivre Cu A1.
Aluminium 1050A
C’est un aluminium très pur (99,5 %).
Il est utilisé pour sa bonne conductivité électrique, sa légèreté et sa résistance à la corrosion.
Il est facile à usiner, plier et sertir.
C’est le matériau standard pour les câbles et les cosses en aluminium basse tension.
Cuivre Cu A1
C’est un cuivre électrolytique pur à 99,9 %.
Il a une très haute conductivité électrique.
Il résiste bien à l’oxydation.
Il est souvent utilisé pour les bornes, les barres cuivre et les contacts électriques.
Qu’est-ce qu’une cosse à fût court ?
Le fût est la partie cylindrique de la cosse dans laquelle on insère le câble à sertir.
Quand on parle de fût court, cela signifie que cette partie est plus courte que sur une cosse classique. Cela présente plusieurs avantages :
Moins d’encombrement dans les tableaux ou les coffrets.
Sertissage plus rapide avec moins de longueur à comprimer.
Meilleure adaptation aux espaces réduits ou aux configurations serrées.
Même si le fût est plus court, la cosse reste fiable grâce à une conception adaptée et un sertissage correct. Le fût des cosses alu-cuivre est enduit de graisse neutre pour éviter l’oxydation du câble aluminium. Il est aussi usiné pour bien s’adapter à la forme du conducteur et garantir une connexion solide.
Pourquoi utiliser une cosse à fût court ?
Les cosses alu-cuivre à fût court sont souvent utilisées dans les réseaux basse tension où l’optimisation de l’espace est importante. Elles sont compatibles avec plusieurs sections de câble comme 16 mm², 25 mm², 35 mm², 70 mm², 95 mm² ou 240 mm².
Elles sont utilisées pour :
Raccorder des câbles aluminium à des équipements en cuivre dans des armoires électriques.
Connecter des transformateurs basse tension.
Installer des réseaux d’alimentation dans des bâtiments industriels.
Ces cosses assurent une bonne transition entre aluminium et cuivre sans risque d’échauffement, de perte d’énergie ou de défaut électrique.
Elles répondent aussi aux normes de sécurité comme la NFC 63-061-B. Leur plage de serrage est adaptée au type de câble, et leur surface de contact est traitée pour éviter les pertes de tension.
Les modèles les plus utilisés incluent la cosse alu-cuivre 35mm2, la cosse alu-cuivre 70mm2, la cosse alu-cuivre 95mm2, et la cosse alu-cuivre 240mm2. Chaque section répond à un besoin spécifique selon l’intensité du courant, le type de câble, et l’espace disponible.
