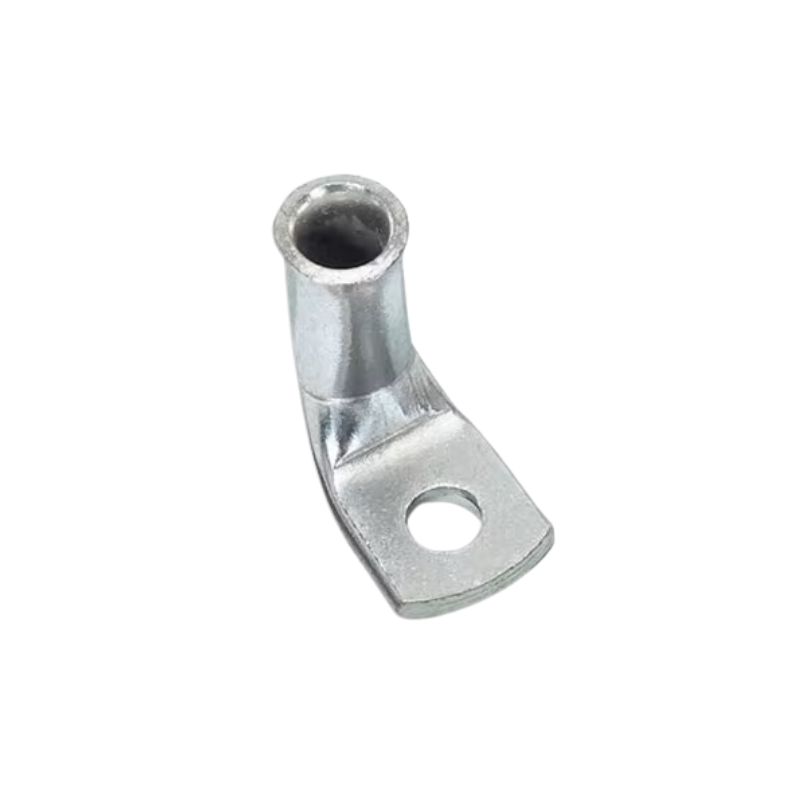

Cosse coudée 90° tubulaire en cuivre
Cosse coudée 90° en cuivre, cosses tubulaires à sertir en cuivre étamé électrolytiquement. Entrée tulipée à partir de 10mm2.
Conforme à la norme NFC 20-130
Conditionnement : Unitaire
| Référence | Section câble | Bornage | Conditionnement |
|---|---|---|---|
| CTE0606 | 6 mm² | M6 | 1 |
| CTE0608 | 6 mm² | M8 | 1 |
| CTE1006 | 10 mm² | M6 | 1 |
| CTE1008 | 10 mm² | M8 | 1 |
| CTE1010 | 10 mm² | M10 | 1 |
| CTE1606 | 16 mm² | M6 | 1 |
| CTE1608 | 16 mm² | M8 | 1 |
| CTE1610 | 16 mm² | M10 | 1 |
| CTE2506 | 25 mm² | M6 | 1 |
| CTE2508 | 25 mm² | M8 | 1 |
| CTE2510 | 25 mm² | M10 | 1 |
| CTE2512 | 25 mm² | M12 | 1 |
| CTE3506 | 35 mm² | M6 | 1 |
| CTE3508 | 35 mm² | M8 | 1 |
| CTE3510 | 35 mm² | M10 | 1 |
| CTE3512 | 35 mm² | M12 | 1 |
| CTE5006 | 50 mm² | M6 | 1 |
| CTE5008 | 50 mm² | M8 | 1 |
| CTE5010 | 50 mm² | M10 | 1 |
| CTE5012 | 50 mm² | M12 | 1 |
| CTE7008 | 70 mm² | M8 | 1 |
| CTE7010 | 70 mm² | M10 | 1 |
| CTE7012 | 70 mm² | M12 | 1 |
| CTE9508 | 95 mm² | M8 | 1 |
| CTE9510 | 95 mm² | M10 | 1 |
| CTE9512 | 95 mm² | M12 | 1 |
| CTE12010 | 120 mm² | M10 | 1 |
| CTE12012 | 120 mm² | M12 | 1 |
| CTE15012 | 150 mm² | M12 | 1 |
| CTE18512 | 185 mm² | M12 | 1 |
| CTE18514 | 185 mm² | M14 | 1 |
| CTE24012 | 240 mm² | M12 | 1 |
| CTE24014 | 240 mm² | M14 | 1 |
| CTE30014 | 300 mm² | M14 | 1 |
| CTE30016 | 300 mm² | M16 | 1 |
| Matériau | Cuivre étamé électrolytique |
| Angle | Cosse coudée à 90° |
| Compatibilité conducteurs | Câbles en cuivre rigide ou souple |
| Température d’utilisation | -50°C à +150°C |
| Type d’entrée | Tulipée |
| Trou d’inspection | Oui |
| Conformité | Norme NFC 20-130 |
Cosses tubulaires coudées à 90°
Les cosses tubulaires sont fabriquées en cuivre électrolytique pur à 99,95 %. Ce matériau est reconnu pour sa conductivité qui permet d’obtenir une transmission électrique efficace et sans pertes. En optant pour des cosses fabriquées en cuivre de haute qualité, vous réduisez le risque de surchauffe et augmentez la durabilité de vos installations électriques.
L’étamage électrolytique qui recouvre chaque cosse est un atout supplémentaire. Ce traitement améliore la résistance à la corrosion, permettant aux cosses de conserver leurs performances même dans des environnements difficiles.
Plage de températures étendue pour une utilisation polyvalente
Les cosses tubulaires coudées à 90° peuvent supporter une large plage de températures, allant de -50°C à +150°C. Cette capacité à fonctionner dans des conditions extrêmes permet de les utiliser dans de nombreux types d’environnements, que ce soit dans des installations intérieures ou extérieures.
Conception pratique et efficace pour une installation simplifiée
La conception des cosses tubulaires coudées à 90° facilite leur installation. Chaque cosse est équipée d’un fût chanfreiné, ce qui permet une insertion facile et rapide des conducteurs. Le chanfrein aide à orienter correctement le câble, réduisant ainsi les risques de mauvaise insertion et les erreurs lors du montage.
De plus, un trou d’inspection est intégré à la conception de chaque cosse. Cela permet à l’installateur de vérifier que le câble est correctement inséré avant de procéder au sertissage.
Applications des cosses tubulaires coudées
Les cosses tubulaires coudées à 90° sont couramment utilisées dans les installations électriques industrielles, les systèmes de distribution d’énergie, ainsi que dans les environnements où des connexions fiables et durables sont nécessaires. Grâce à leur construction robuste, ces cosses sont capables de résister aux conditions les plus exigeantes, offrant une sécurité accrue pour les applications sensibles.
Ces cosses sont également idéales pour les projets de maintenance ou de rénovation où des connexions électriques de haute qualité sont cruciales pour la sécurité et la performance des équipements.
Qu’est ce que la norme NFC 20-130 ?
La norme NFC 20-130 régit les installations électriques à basse tension, avec pour objectif de garantir la sécurité des personnes et des biens contre les risques électriques. Elle définit les exigences de conception, d’installation et de maintenance des équipements, en particulier les connexions électriques, comme les cosses tubulaires coudées à 90°.
Cette norme impose l’utilisation de matériaux conducteurs de haute qualité, comme le cuivre, pour assurer une bonne conduction et une protection contre la corrosion. Elle met également l’accent sur la nécessité de protéger les installations contre les courts-circuits, les surcharges et les risques de surchauffe, en garantissant que toutes les connexions sont sûres et fiables.
La norme exige un sertissage correct des cosses et des composants afin de prévenir toute défaillance électrique. Elle impose également des contrôles réguliers pour vérifier la qualité des connexions, garantissant ainsi leur bon fonctionnement et leur durabilité.
En outre, la norme spécifie l’importance d’une mise à la terre efficace, ce qui est essentiel pour assurer la sécurité de l’installation. En respectant ces critères, les installations électriques respectent les exigences de sécurité et de performance sur le long terme.
