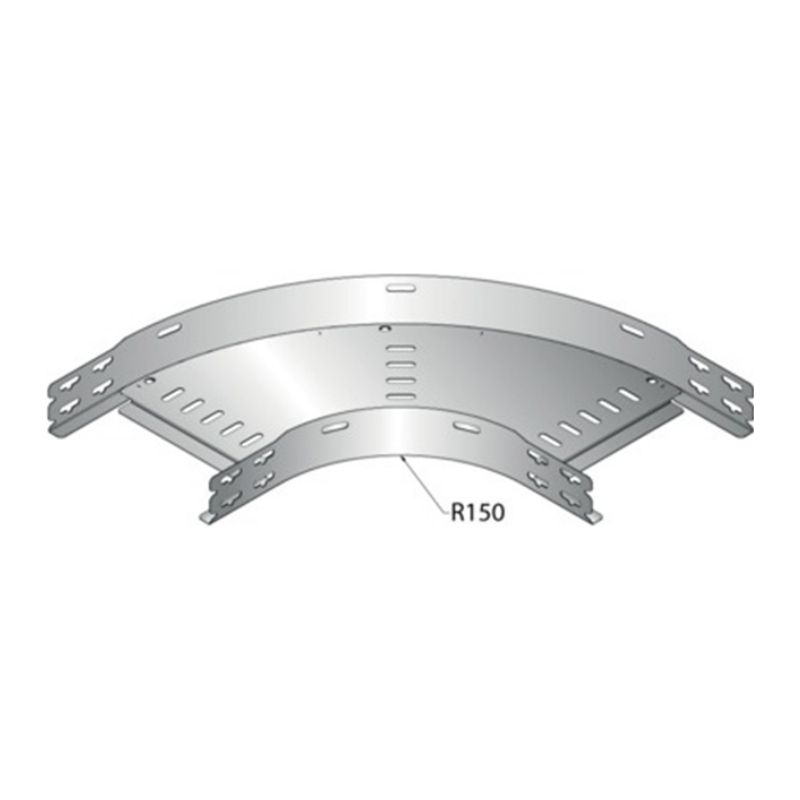

Element de raccordement virages 90° GC
Virage 90° pour chemin de câble, élément de raccordement pour dalles perforées.
Perforations oblongs 7x25 mm et rayon interne (R) 150°.
Matériau : Acier galvanisé à chaud (GC)
Changement de direction horizontal : angle à 90°
| Référence | Dimension (hxl) | Conditionnement |
|---|---|---|
| 422275 | 24x50 mm | unitaire |
| 422280 | 24x75 mm | unitaire |
| 422285 | 24x100 mm | unitaire |
| 422290 | 24x123 mm | unitaire |
| 422295 | 24x147 mm | unitaire |
| 422305 | 24x195 mm | unitaire |
| 422320 | 24x316 mm | unitaire |
| 422330 | 24x412 mm | unitaire |
| 422350 | 24x507 mm | unitaire |
| Angle de virage | 90° |
| Perforations | Oblongues 7×25 mm |
| Finition | GC (acier galvanisé à chaud après fabrication) |
| Rayon interne | 150° |
| Fixation | 8 boulons poêliers TRCC M6x12 |
| Compatibilité chemin de câble | Gamme BS, PS, BD |
| Fabricant | Niedax |
Qu’est ce qu’un virage pour chemin de câble ?
Les virages à 90° en finition acier galvanisé (GC) sont des éléments de raccordement utilisés dans les installations de dalles perforées. Leur fonction principale est de permettre un changement de direction horizontal à angle droit, facilitant l’organisation et la pose des câbles électriques, de données ou de télécommunications dans un système de chemin de câbles. Ces virages garantissent une transition fluide tout en maintenant la sécurité et la durabilité de l’installation.
Virages pour chemin de câble : quelles sont les applications ?
Les virages à 90° pour dalles perforées sont généralement utilisé dans les installations suivantes :
- Industrie : gestion des câbles dans les usines, les installations de production et les entrepôts.
- Bâtiments commerciaux : intégration dans les infrastructures électriques des bureaux, centres commerciaux et espaces de services.
- Centres de données : organisation de câbles de réseau et d’alimentation dans les salles informatiques.
- Transport et infrastructures publiques : utilisation dans les tunnels, gares, métros et aéroports.
- Énergie : systèmes de câbles dans les centrales électriques, les stations de traitement et les sites photovoltaïques.
- Milieux extérieurs ou corrosifs : installations dans des environnements exposés aux intempéries ou à des substances corrosives.
Finition en acier galvanisé à chaud après fabrication (GC)
La finition galvanisée à chaud après fabrication donne aux virages une bonne résistance à la corrosion. Voici des détails supplémentaires sur cette finition :
- Processus : l’acier est plongé dans un bain de zinc fondu après la fabrication, créant une couche protectrice uniforme, y compris sur les bords coupés, les perforations et les soudures.
- Avantages :
- Protection renforcée contre la corrosion dans des environnements agressifs (milieux humides, extérieurs, industriels).
- Longévité accrue : la couche de zinc agit comme une barrière physique et chimique contre l’oxydation.
- Résistance mécanique : le traitement améliore la robustesse face aux impacts et à l’usure.
- Conformité aux normes : souvent, cette finition respecte des standards comme ISO 1461 ou équivalent.
