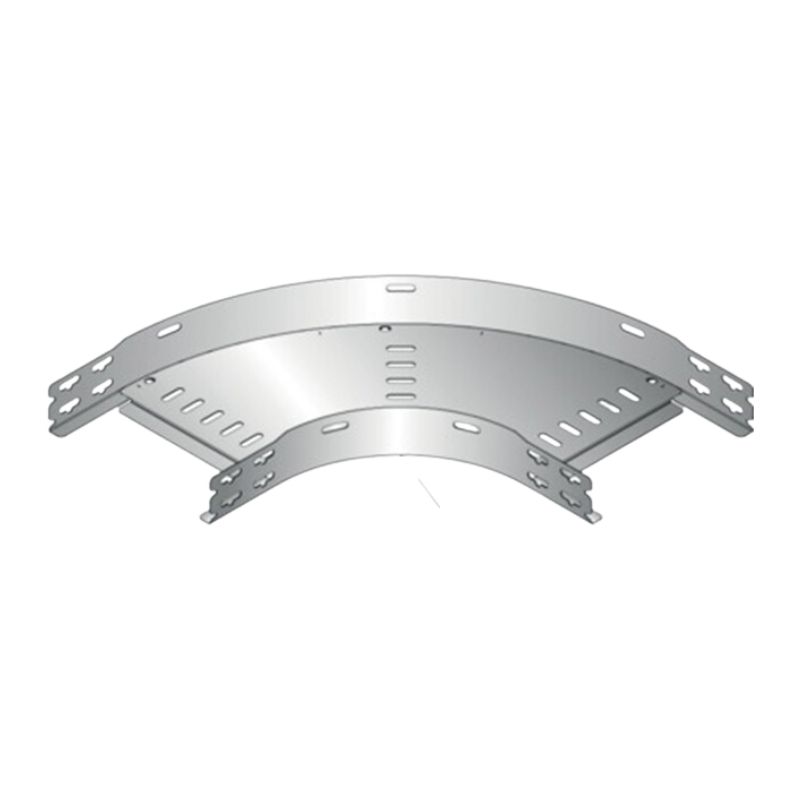

Elements de raccordement virages 90° SZ
Virages 90°, élément de raccordement pour dalles perforées. Perforations oblongs 7x25 mm et rayon interne (R) 150°.
Matériau : Acier galvanisé à chaud finition Sendzimir.
Changement de direction horizontal : angle à 90°.
| Référence | Dimension (hxl) | Conditionnement |
|---|---|---|
| 421275 | 24x50 mm | unitaire |
| 421280 | 24x75 mm | unitaire |
| 421285 | 24x100 mm | unitaire |
| 421290 | 24x123 mm | unitaire |
| 421295 | 24x147 mm | unitaire |
| 421305 | 24x195 mm | unitaire |
| 421320 | 24x316 mm | unitaire |
| 421330 | 24x412 mm | unitaire |
| 421350 | 24x507 mm | unitaire |
| Angle de virage | 90° |
| Perforations | Oblongues 7×25 mm |
| Finition | SZ (procédé Sendzimir : galvanisation à chaud en continu) |
| Rayon interne | 150° |
| Fixation | 8 boulons poêliers TRCC M6x12 |
| Compatibilité chemin de câble | Gamme BS, PS, BD |
| Fabricant | Niedax |
Qu’est-ce qu’un virage pour chemin de câble ?
Les virages à 90° en acier galvanisé sont des éléments de raccordement destinés aux installations de dalles perforées. Leur rôle est de permettre un changement de direction horizontal à angle droit, tout en facilitant l’organisation et la pose des câbles électriques, de données ou de télécommunications. Ces composants offrent une transition fiable et durable, adaptée à divers systèmes de chemin de câbles.
Applications des virages pour chemin de câble
Ces virages à 90° pour dalles perforées sont couramment utilisés dans les contextes suivants :
- Industrie : gestion des câbles dans les usines, entrepôts et lignes de production.
- Bâtiments commerciaux : intégration dans les installations électriques des bureaux, centres commerciaux et zones de services.
- Centres de données : organisation des câbles réseau et d’alimentation dans les environnements informatiques.
- Transport et infrastructures publiques : installation dans les tunnels, gares, métros et aéroports.
- Énergie : gestion des câbles dans les centrales électriques, stations de traitement ou installations photovoltaïques.
- Milieux intérieurs protégés : adaptés aux environnements modérément agressifs.
Finition en acier galvanisé par Sendzimir
La galvanisation réalisée selon ce procédé garantit une bonne résistance à la corrosion, grâce à un traitement effectué avant la fabrication des éléments. Voici les points essentiels de cette finition :
- Processus : l’acier est recouvert d’une fine couche de zinc lors d’une galvanisation continue sur des bobines d’acier, ce qui assure une couverture homogène.
- Avantages :
- Protection contre la corrosion dans des environnements intérieurs ou faiblement exposés.
- Surface lisse et uniforme, pour faciliter la manipulation et l’installation.
- Solution économique pour les applications standard.
