Gaine ICTA avec tire aiguille

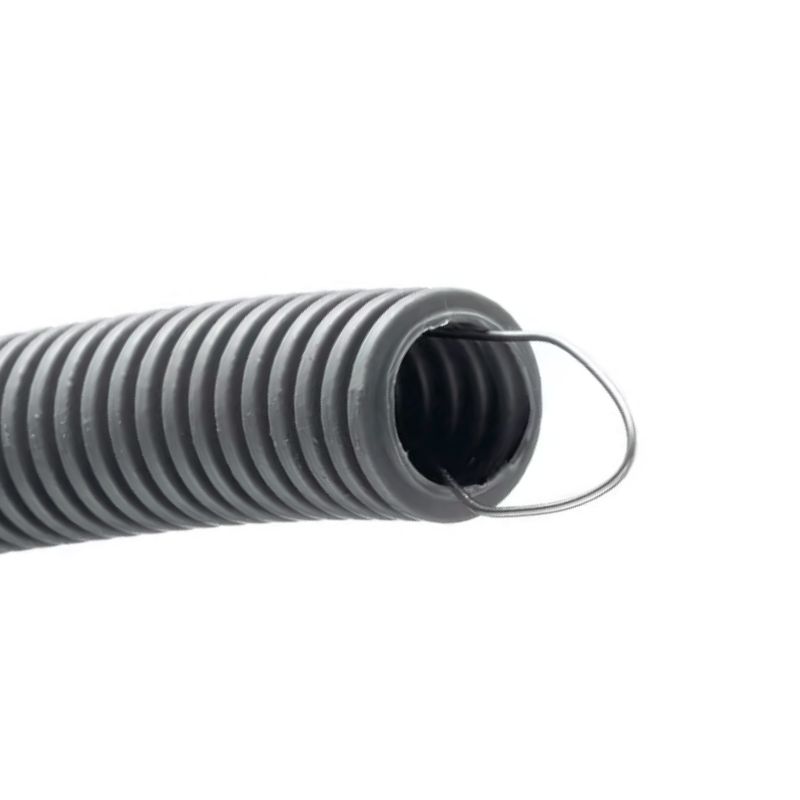

Gaine ICTA 16, 20, 25, 32 et 40 : Gaine annelée électrique avec tire aiguille. Matériau : polypropylène. Coloris : Gris (RAL7037).
Température d'utilisation : -5°C à +90°C
Tenue au fil incandescent : jusqu’à 850°C
Certifiée NF
| Référence | Diamètre | Conditionnement |
|---|---|---|
| ECICTA16T | 16 mm | 100 |
| ECICTA20T | 20 mm | 100 |
| ECICTA25T | 25 mm | 100 |
| ECICTA32T | 32 mm | 50 |
| ECICTA40T | 40 mm | 50 |
| Matériau | Polypropylène |
| Ignifugé | Oui |
| Normes | NF C 15-100 |
| Propriétés | Résistant aux chocs et à l’écrasement |
| Résistance à l’écrasement | 750N / 5cm |
| Température d’utilisation | -5°C à +90°C |
| Tenue au fil incandescent | jusqu’à 850°C |
| Tire fil | Oui |
| Coloris | Gris (RAL7037) |
Qu’est-ce qu’une gaine ICTA ?
La gaine ICTA (Isolant Cintrable Transversalement Annelé) est un conduit utilisé pour le passage et la protection des câbles électriques. Elle permet de sécuriser les fils tout en facilitant leur mise en œuvre.
La gaine ICTA est un tube annelé en matériau plastique, conçu pour protéger les câbles électriques des chocs, de l’humidité et des influences extérieures. Sa structure flexible lui permet de s’adapter aux contraintes des chantiers et d’être cintrée sans outil spécifique.
Elle présente plusieurs avantages :
- Isolation électrique : évite les courts-circuits et protège les fils contre les agressions extérieures.
- Facilité de mise en œuvre : son intérieur lisse permet un passage fluide des conducteurs.
- Résistance au feu : fabriquée en matériau non propagateur de flamme.
- Conformité aux normes : répond aux exigences de la norme NF EN 61386-22, garantissant sa qualité et sa sécurité.
Quand faut-il mettre une gaine ICTA ?
L’utilisation d’une gaine ICTA est obligatoire dans plusieurs cas :
- Dans les installations encastrées (planchers, cloisons, murs en béton ou en plaques de plâtre).
- En rénovation et construction neuve pour assurer la protection des câbles électriques.
- Pour le passage de câbles en apparent, lorsqu’une protection mécanique supplémentaire est nécessaire.
- Dans les faux plafonds et les planchers techniques, pour organiser et sécuriser le câblage.
Elle est recommandée dans les environnements où les câbles doivent rester accessibles et protégés des risques d’écrasement ou de détérioration.
Quels diamètres de gaine ICTA sont disponibles ?
Les gaines ICTA existent en plusieurs diamètres : 16 mm, 20 mm, 25 mm, 32 mm pour s’adapter aux différentes configurations d’installation. Le choix du diamètre dépend du nombre et de la section des câbles à faire passer :
- Gaine ICTA 16 mm : pour 1 à 5 conducteurs de petite section (1,5 mm² ou 2,5 mm²).
- Gaine ICTA 20 mm : pour 5 à 8 fils électriques selon leur section.
- Gaine ICTA 25 mm : adapté aux circuits plus chargés, notamment les circuits spécialisés (four, plaque de cuisson, etc.).
- Gaine ICTA 32 mm et gaine ICTA 40 plus : utilisé pour des installations nécessitant un grand passage de câbles, comme les arrivées principales.
La gaine possède un tire-fil intégré pour faciliter le tirage des conducteurs.
5 exemples d’applications de la gaine ICTA
1. Installation d’armoires électriques (installateurs)
Dans la fabrication de tableaux électriques, la gaine ICTA est utilisée pour organiser et protéger les câbles reliant les différents composants (disjoncteurs, contacteurs, relais, borniers). Elle simplifie le passage des conducteurs dans l’armoire et réduit les risques de détérioration liés aux manipulations répétées.
2. Câblage de machines industrielles (Fabricants de machines)
Les fabricants de machines utilisent ces gaines pour protéger les fils électriques circulant à l’intérieur et à l’extérieur des équipements. Par exemple, dans une machine d’emballage, les câbles reliant les capteurs et moteurs sont passés dans une gaine ICTA pour éviter l’usure due aux vibrations et aux frottements.
3. Réseaux électriques en milieu industriel (Industriels)
Dans une usine de production, les gaines ICTA sont utilisées pour le câblage des alimentations électriques, des éclairages ou des commandes automatiques. Elles sont souvent installées sous les planchers techniques, dans les faux plafonds ou encastrées dans les murs pour assurer une installation durable et sécurisée.
4. Équipements en environnements humides ou contraignants
Dans des environnements comme les stations de lavage automatique, les gaines ICTA protègent les câbles électriques de l’humidité et des projections d’eau. De même, dans un atelier avec poussières et copeaux métalliques, elles évitent l’accumulation de résidus sur les fils et assurent une meilleure sécurité électrique.
5. Câblage de bornes de recharge pour véhicules électriques
Pour les infrastructures de recharge de véhicules électriques, la gaine ICTA est utilisée pour acheminer les câbles d’alimentation depuis le tableau électrique jusqu’aux bornes. Elle permet de protéger les câbles des chocs et des variations de température, notamment lorsqu’ils sont encastrés ou enterrés.
