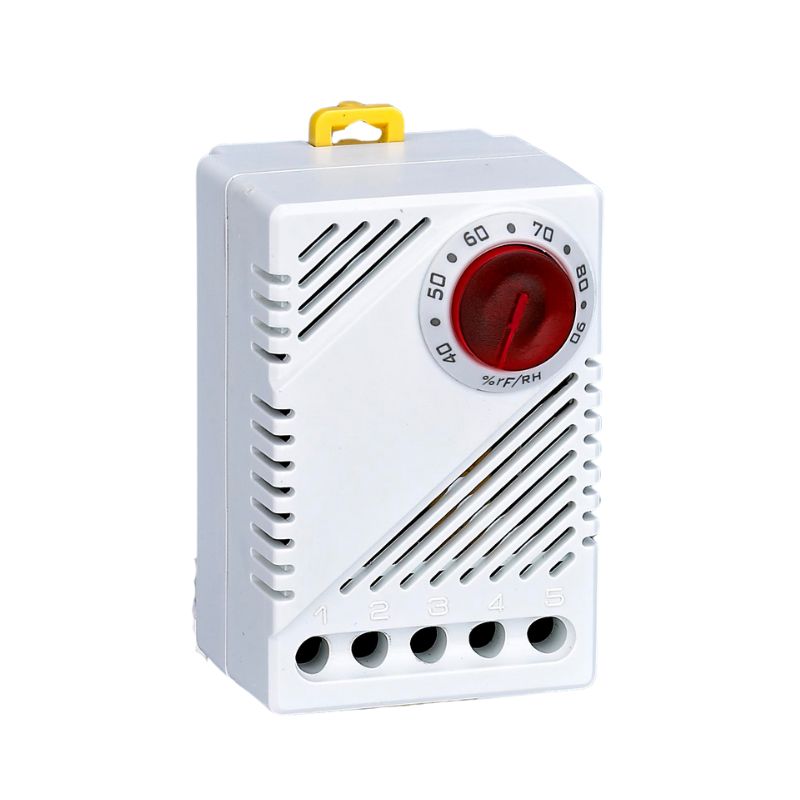

Hygrostat électronique
L'hygrostat électronique pour armoire électrique détecte l'humidité et enclenche le chauffage au point de consigne, afin d’éviter la formation de condensation.
Faible hystérésis
Indicateur d'état (LED)
Contact inverseur
Fixation par clip
Conditionnement: unitaire
| Référence | Type contact | Dimensions (L x l x p) | Plage de réglage | Poids |
|---|---|---|---|---|
| HE90 | contact inverseur (relais) | 64.5 x 42.5 x 38 mm | +40% ... +90% HR | env. 70 g |
| Dimensions | 64.5×42.5×38 mm |
| Différence de température du commutateur | 4k (+/- 2k de tolérance) à +20°C (+68°F) |
| Matériau | Plastique selon UL94 V-0 |
| Tension | 230 VAC |
| Température d’utilisation | 0°C à +60°C |
| Température de stockage | -20°%C à +70°C |
| Plage d’humidité | 0 à 90°C (sans condensation) |
| Temps de réaction | 5 secondes |
| Type de contact | Contact inverseur (relais) |
| Durée de vie | > 50 000 cycles |
| Connexion | Borne à 5 pôles, couple de serrage 0,5Nm max : fil rigide/détendu 2,5mm² (AWG 14) |
| Montage | Clip pour rail DIN 35 mm selon EN 60715 |
| Indice de protection | IP20 |
Qu’est ce qu’un hygrostat pour armoire électrique ?
L’hygrostat électronique mesure l’humidité relative à l’intérieur d’un coffret ou d’une armoire électrique et active le chauffage ou la ventilation lorsque le seuil prédéfini est atteint. Cette action réduit le risque de condensation. Une LED intégrée au bouton de réglage s’allume lorsque le chauffage est en fonctionnement.
Dans un environnement industriel, les variations de température et d’humidité sont fréquentes, notamment dans des locaux peu ventilés ou exposés à des conditions climatiques extrêmes. Sans un contrôle adapté, l’humidité peut causer des dégradations sur les circuits imprimés, les borniers et les contacts électriques, entraînant une augmentation des pannes et des coûts de maintenance.
L’hygrostat fonctionne en synergie avec des chauffages pour armoires électriques ou des ventilateurs, afin de maintenir une hygrométrie optimale. Contrairement aux modèles mécaniques, les versions électroniques offrent une plus grande précision et une meilleure réactivité face aux variations d’humidité.
Comment régler un hygrostat électronique ?
Le réglage d’un hygrostat électronique dépend des conditions ambiantes et des besoins nécessaires pour le bon fonctionnement de l’armoire électrique. Voici les étapes essentielles pour une configuration optimale :
1. Déterminer le taux d’humidité souhaité
Le réglage idéal se situe généralement entre 40 % et 65 % d’humidité relative.
- Un taux trop bas peut favoriser l’accumulation d’électricité statique, nuisible aux circuits électroniques sensibles.
- Un taux trop élevé augmente le risque de formation de condensation et de corrosion des contacts électriques.
2. Configurer le seuil de déclenchement
L’hygrostat doit être réglé pour activer le chauffage ou la ventilation dès que l’humidité atteint un niveau critique.
- La plage de réglage de l’hygrostat HE90 est comprise entre 40 % et 90 % HR, ce qui permet une adaptation aux environnements les plus exigeants.
- Son hystérésis de ±4K évite les déclenchements trop fréquents, prolongeant ainsi la durée de vie des équipements connectés.
3. Vérifier le bon fonctionnement du dispositif
Une fois le réglage effectué, il est conseillé de tester le bon déclenchement du chauffage ou du ventilateur en simulant une augmentation d’humidité.
- Certains hygrostats électroniques, comme le HE90, disposent d’une LED témoin intégrée, qui s’allume lorsque l’appareil est en fonctionnement.
4. Effectuer un contrôle régulier
Pour garantir une protection continue, il est recommandé de vérifier périodiquement les réglages de l’hygrostat ainsi que l’état du chauffage ou du ventilateur associé.
Pourquoi choisir un hygrostat électronique pour une armoire électrique ?
L’utilisation d’un hygrostat électronique dans une armoire électrique présente plusieurs avantages :
1. Précision et réactivité
Contrairement aux modèles mécaniques, les hygrostats électroniques offrent une détection plus fine des variations d’humidité et un déclenchement plus rapide des équipements de régulation.
2. Facilité d’installation et d’utilisation
L’hygrostat HE90 peut être monté rapidement sur rail DIN 35 mm (norme EN 60715).
3. Sécurité et durabilité
- Indice de protection IP20 : l’hygrostat est protégé contre les corps solides de plus de 12,5 mm, empêchant l’intrusion de poussières et de petits objets. Cependant, il n’est pas protégé contre l’eau et doit être installé en intérieur, dans une armoire fermée.
- Durée de vie élevée : l’appareil supporte plus de 50 000 cycles de fonctionnement, assurant une longévité optimale.
- Matériau robuste : le boîtier en plastique conforme à la norme UL94 V-0 offre une bonne résistance au feu, réduisant les risques en cas de surcharge thermique.
