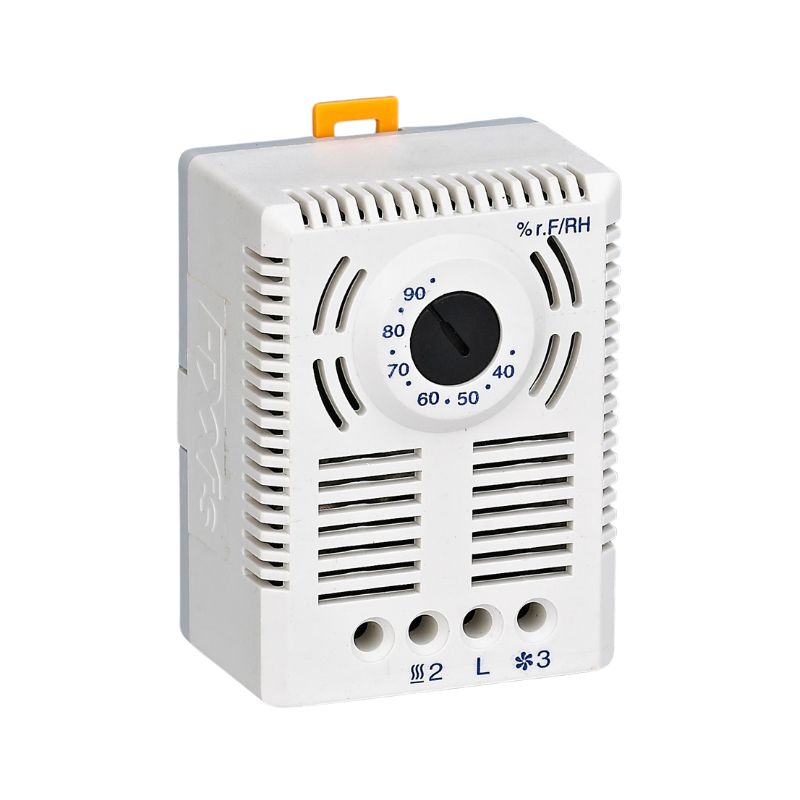

Hygrostat mécanique
L'hygrostat électromécanique est conçu pour contrôler les chauffages d'armoires électriques de manière à ce que le point de rosée soit relevé lorsqu'une humidité relative critique de 65% est dépassée.
Cela permet d'éviter la condensation et la corrosion dans les armoires contenant des composants électriques/électroniques.
Matériau: plastique selon UL94 V-0
Température d’utilisation: 0°C à +60°C
Température de stockage: -40°C à +60°C
Plage d’humidité: 0-95% (sans condensation)
Durée de vie: > 50 000 cycles
Raccordement: borne à 3 pôles, couple de serrage max. 0.5 Nm :
fils rigides 2.5 mm² (AWG 14)
fils toronné 1.5 mm² (AWG 16)
Conditionnement: unitaire
| Référence | Type contact | Dimensions (L x l x p) | Plage de réglage | Poids |
|---|---|---|---|---|
| HM95 | contact inverseur | 67 x 50 x 38 mm | +35% ... +95% HR | env. 60g |
- Matériau : plastique selon UL94 V-0
- Type de contact : contact inverseur
- Dimensions : 67x50x38 mm
- Plage de réglage : +35%…+95% HR
- Différentiel à 50% HR : 5% HR
- Capacité commutation min. : 20VAC/DC 100mA
- Capacité commutation max. : 250 VAC/DC, 5 A/DC, 20W
- Température d’utilisation : 0°C à +60°C
- Température de stockage : -40°C à +60°C
- Plage d’humidité : 0-95% (sans condensation)
- Durée de vie : > 50 000 cycles
- Raccordement : borne à 3 pôles, couple de serrage max. 0.5 Nm
fils rigides 2.5 mm² (AWG 14)
fils toronné 1.5 mm² (AWG 16) - Poids : ≃60g
Un hygrostat pour armoires électriques est un dispositif de contrôle de l’humidité, qui permet de maintenir un environnement stable et sûr à l’intérieur des armoires électriques.
Qu’est-ce qu’un hygrostat ?
Un hygrostat est un appareil qui mesure et régule le taux d’humidité dans un environnement donné. Dans le contexte des armoires électriques, il aide à prévenir les problèmes liés à l’humidité excessive.
Rôle et importance dans les armoires électriques.
- Contrôle de l’humidité
L’hygrostat surveille l’humidité relative à l’intérieur de l’armoire. Si l’humidité dépasse un seuil prédéfini, il active des dispositifs de déshumidification, comme des ventilateurs ou des déshumidificateurs. - Protection des équipements
Une humidité excessive peut entraîner des problèmes tels que la corrosion, le court-circuit, ou la condensation sur les composants électriques, ce qui peut compromettre leur fonctionnement et réduire leur durée de vie. L’hygrostat contribue à créer un environnement sec, afin de protéger les circuits imprimés, les connexions et les dispositifs sensibles. - Applications spécifiques
Les hygrostats sont particulièrement utiles dans des environnements où l’humidité peut fluctuer, comme dans les installations industrielles, les laboratoires, ou les zones côtières. - Intégration avec d’autres systèmes
Ils peuvent être intégrés à un système de contrôle de la climatisation ou de ventilation, permettant un ajustement automatique des systèmes en fonction des niveaux d’humidité détectés.
Pourquoi utiliser un hygrostat dans une armoire électrique ?
Prévention de dommages
En maintenant un niveau d’humidité optimal, il réduit le risque de dommages aux équipements.
Efficacité énergétique
En régulant l’humidité de manière efficace, il peut contribuer à une meilleure performance des systèmes de chauffage et de ventilation, optimisant ainsi la consommation d’énergie.
Durée de vie prolongée
Un environnement contrôlé contribue à prolonger la durée de vie des équipements électriques et électroniques.
Un hygrostat mécanique fonctionne en utilisant des principes physiques simples pour mesurer et réguler l’humidité relative dans un environnement donné.
1. Principes de fonctionnement :
- Capteur d’humidité : Un hygrostat utilise un matériau sensible à l’humidité, souvent une bande de matériau hygroscopique (comme le papier, le coton ou des polymères spéciaux). Ce matériau se dilate ou se contracte en fonction des variations d’humidité relative.
2. Mécanisme :
- Dilatation et contraction : Lorsque l’humidité augmente, le matériau se dilate, et lorsque l’humidité diminue, il se contracte. Cette variation de taille entraîne un mouvement mécanique.
- Action sur le contact : Le mouvement du matériau sensible est relié à un système de leviers ou de ressorts qui agit sur un contact électrique (NC ou NO).
3. Activation des dispositifs :
- Seuils d’humidité : L’hygrostat est réglé pour activer ou désactiver des appareils (comme des ventilateurs, déshumidificateurs ou chauffages) lorsqu’un certain seuil d’humidité est atteint. Si l’humidité dépasse le seuil prédéfini, le matériau se dilate suffisamment pour ouvrir le contact (pour un contact NO) ou le fermer (pour un contact NC), activant ainsi un dispositif de déshumidification. Lorsque l’humidité diminue, le matériau revient à sa taille d’origine, ce qui désactive le dispositif.
4. Réglage de l’hygrostat mécanique :
La plupart des hygrostats mécaniques permettent un réglage manuel du seuil d’humidité, permettant à l’utilisateur de définir à quel niveau d’humidité le système doit réagir.
