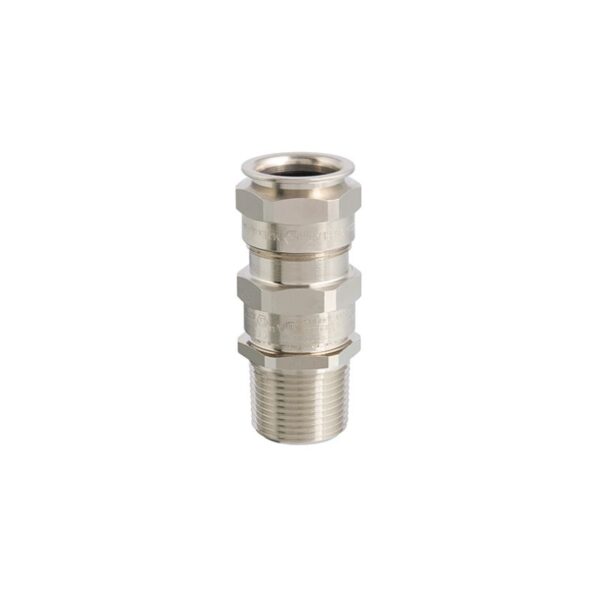

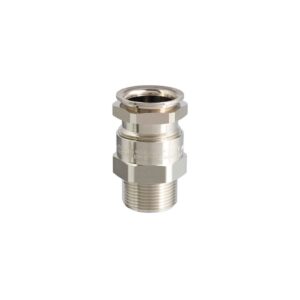

Presse étoupe ATEX ADE-4F ISO Capri
Presse-étoupe électriques ATEX : ADE 4F permettant de raccorder tous les types de câbles armés sur un appareil électrique Ex d, Ex e, Ex t, Ex nR, Ex i ou Ex p situé en zones à risques d’explosions.
| Référence | Série | Filetage | Gaine interne min/max | Gaine externe min/max | Conditionnement |
|---|---|---|---|---|---|
| 846404V1 | ADE4 | M12 | 4,5/7,0 mm | 7,0/12,0 mm | 1 |
| 846574V1 | ADE4 | M16 | 2,8/5,5 mm | 4,5/8,5 mm | 1 |
| 846594V1 | ADE4 | M16 | 4,5/8,5 mm | 7,0/12,0 mm | 1 |
| 846694V1 | ADE4 | M20 | 7,0/12,0 mm | 10,0/16,0 mm | 1 |
| 846604V1 | ADE4 | M20 | 10,0/16,0 mm | 13,5/21,0 mm | 1 |
| 846794V1 | ADE4 | M25 | 10,0/16,0 mm | 13,5/21,0 mm | 1 |
| 846704V1 | ADE4 | M25 | 13,5/20,5 mm | 18,0/27,5 mm | 1 |
| 846804V1 | ADE4 | M32 | 18,0/26,0 mm | 23,0/34,0 mm | 1 |
| 846904V1 | ADE4 | M40 | 23,0/34,0 mm | 29,0/41,0 mm | 1 |
| 847004V1 | ADE4 | M50 | 29,0/41,0 mm | 35,0/48,0 mm | 1 |
| 847294V1 | ADE4 | M63 | 35,0/48,0 mm | 42,0/56,0 mm | 1 |
| 847394V1 | ADE4 | M75 | 42,0/56,0 mm | 50,0/65,0 mm | 1 |
| 847594V1 | ADE4 | M90 | 58,0/74,0 mm | 66,0/83,0 mm | 1 |
| 847794V1 | ADE4 | M110 | 75,0/93,0 mm | 85,0/104,0 mm | 1 |
| Matériau | Corps et chapeaux en laiton nickelé |
| Température ambiante admissible | -60 °C à +140 °C |
| Indice de protection | IP66 / IP68 |
| Fonction | Facilite le cheminement et la protection des fils électriques dans les équipements |
| Types de câbles armés compatibles | Câble armé avec fils en acier Câble armé avec tresse en acier Câble armé avec feuillard en acier (STA) Câble marine armé par tresse |
Qu’est ce qu’un presse-étoupe ATEX ADE-4F ?
Le presse-étoupe ATEX ADE-4F ISO (Capri) est un dispositif de sécurité utilisé dans les environnements à risque d’explosion, notamment dans les industries où il y a des gaz ou des poussières inflammables. Il sert à protéger les câbles électriques en les rendant étanches et sûrs. Cela empêche les étincelles, la chaleur ou d’autres sources de feu de s’échapper et de provoquer une explosion.
Quelles sont les zones ATEX compatibles avec ce presse-étoupe ?
Les zones ATEX sont des zones où il existe un risque d’explosion. Elles sont classées en fonction de la probabilité de présence de gaz ou de poussières inflammables.
La zone 1 est une zone où une atmosphère explosive peut se produire pendant l’utilisation normale des équipements. Les dispositifs comme le presse-étoupe doivent être conçus pour empêcher toute explosion.
En zone 2, une atmosphère explosive est peu probable et ne devrait durer que peu de temps. Les exigences sont moins strictes que pour la zone 1, mais la sécurité reste essentielle.
La zone 21 est celle où des poussières inflammables sont présentes de manière fréquente ou continue. Le presse-étoupe est indispensable pour sécuriser les câbles et éviter la propagation d’étincelles.
Enfin, en zone 22, les poussières inflammables peuvent être présentes, mais rarement. Les équipements doivent être sécurisés, bien que le risque soit moins élevé que dans la zone 21.
Quels sont les câbles compatibles avec ce presse-étoupe ATEX ?
Le presse-étoupe ADE-4F ISO est compatible avec plusieurs types de câbles armés. Ces câbles sont conçus pour résister à des conditions difficiles et protéger contre les risques mécaniques et environnementaux.
Le câble armé avec fils en acier (SWA) protège contre les risques mécaniques grâce à des fils d’acier autour du câble.
Le câble armé avec tresse en acier (SWB) est équipé d’une tresse métallique pour protéger le câble contre les chocs et les vibrations.
Le câble armé avec feuillard en acier (STA) utilise un feuillard métallique qui entoure le câble pour le protéger contre les agressions extérieures. Le câble armé avec gaine plomb est conçu pour résister aux conditions climatiques extrêmes et aux risques chimiques.
Le câble marine armé par tresse est utilisé dans les environnements marins où la résistance à l’humidité et aux produits chimiques est nécessaire.
Le câble armé type TC, TC-ER, TC-ER-HL (Tray Cable) est conçu pour être utilisé dans des installations où les câbles sont fixés sur des trayeaux. Le câble armé type PLTC (Power Limited Tray Cable) est utilisé pour les câblages à faible puissance installés sur des trayeaux. Le câble armé type ITC (Instrumentation Tray Cable) est destiné aux systèmes d’instrumentation où des câbles résistants sont nécessaires.
Enfin, le câble armé type MV (Medium Voltage Cable) est conçu pour les installations à moyenne tension, offrant une protection renforcée.
Le presse-étoupe ATEX ADE-4F ISO (Capri) est essentiel pour assurer la sécurité dans les zones à risque d’explosion. Il protège les câbles électriques en empêchant toute fuite d’étincelles et en garantissant leur étanchéité. Ce dispositif est compatible avec une grande variété de câbles armés, offrant ainsi une solution de sécurité flexible pour différents types d’installations dans les zones ATEX 1, 2, 21 et 22. Grâce à cette protection, les risques d’explosion sont réduits, et les installations peuvent fonctionner en toute sécurité.
