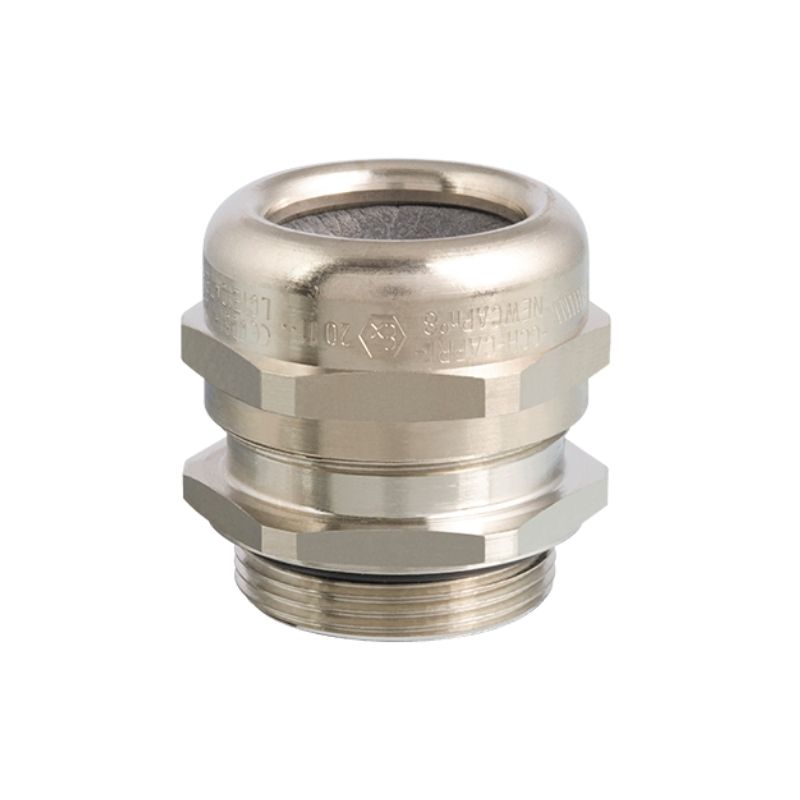

Presse-étoupe Atex laiton câbles non armés
Presse-étoupe ATEX en laiton pour câbles non armés
Certifications ATEX et IECEx
Utilisables en toute sécurité en zones 1, 2, 21 et 22
Température ambiante admissible: -20 °C à +80 °C
Indice de Protection: IP66 / IP68
Matériaux : Corps et chapeau en laiton nickelé
Bague d’étanchéité en néoprène
Douille de serrage en polyamide 6.6
Joint torique en perbunan
| Référence | Taille ISO | Diamètre extérieur | Conditionnement |
|---|---|---|---|
| 193124V1 | M12 | 4,0 - 6,5 mm | unitaire |
| 193154V1 | M16 | 4,0 - 6,5 mm | unitaire |
| 193164V1 | M16 | 5,5 - 10,0 mm | unitaire |
| 193194V1 | M20 | 5,5 - 10,0 mm | unitaire |
| 193204V1 | M20 | 7,5 - 13,0 mm | unitaire |
| 193244V1 | M25 | 7,5 - 13,0 mm | unitaire |
| 193254V1 | M25 | 11,5 - 18,0 mm | unitaire |
| 19331421 | M32 | 11,5 - 18,0 mm | unitaire |
| 193324V1 | M32 | 17,5 - 24,5 mm | unitaire |
| 193394V1 | M40 | 17,5 - 24,5 mm | unitaire |
| 193404V1 | M40 | 24,0 - 32,0 mm | unitaire |
| 193494V1 | M50 | 24,0 - 32,0 mm | unitaire |
| 193504V1 | M50 | 31,0 - 40,5 mm | unitaire |
| 193624V1 | M63 | 31,0 - 40,5 mm | unitaire |
| 193634V1 | M63 | 39,0 - 53,0 mm | unitaire |
| Matériaux | Corps et chapeau en laiton nickelé Bague d’étanchéité en néoprène Douille de serrage en polyamide 6.6 Joint torique en perbunan |
| Marquage ATEX | Ex II 2G – Ex eb IIC Gb Ex II 2D – Ex tb IIIC Db Ex II 3G – Ex nR IIC Gc |
| Attestation d’examen UE de type | INERIS 13 ATEX 0008X |
| Certification IECEx | IECEx INE 13.0003X |
| Autres certificats | Marine et offshore : 40909 / B0 BV< /td> |
| Température ambiante admissible | -20 °C à +80 °C |
| Indice de Protection | IP66 / IP68 |
Les presse-étoupes NEWCAP CT-e permettent de raccorder un câble non armé ou un câble blindé sur un appareil électrique Ex e, Ex t, Ex i ou Ex p situé en zones à risques d’explosions.
La douille de serrage à lamelles permet une compression homogène et régulière de
la bague d’étanchéité en néoprène, pour obtenir une parfaite étanchéité sur la gaine
externe du câble.
Dans les applications CEM avec câbles blindés, la rondelle CEM assure le contact
entre le blindage (tresse ou écran) et le presse-étoupe, sans interruption du blindage
dans le presse-étoupe. Le blindage peut ainsi se poursuivre jusqu’à l’intérieur de
l’appareil électrique.
Le corps hexagonal intègre un joint torique qui permet un montage IP66/IP68 facile et
rapide.
