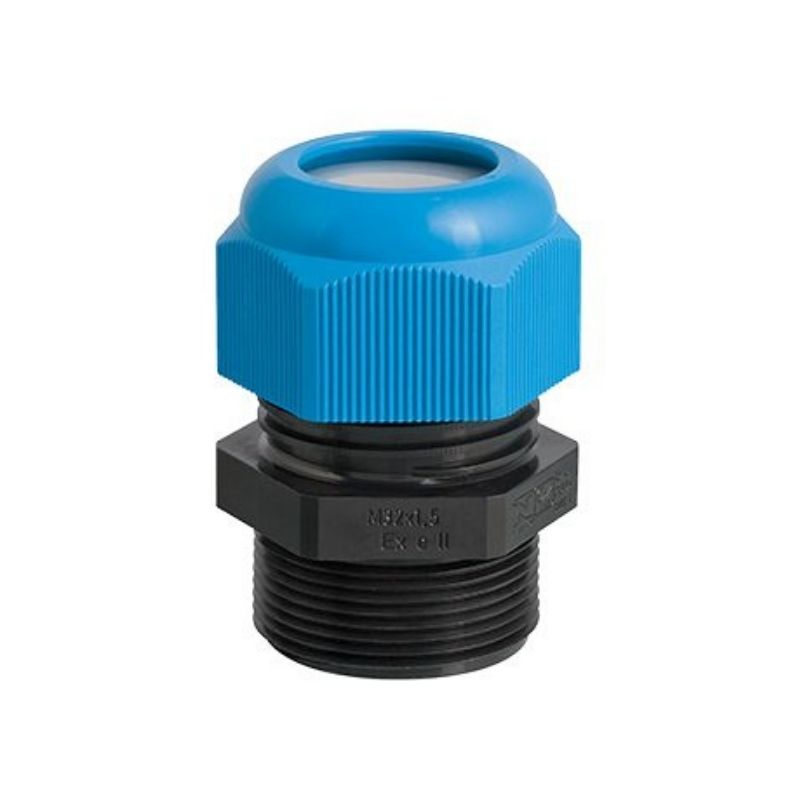

Presse-étoupe Atex polyamide bleu
Presse-étoupe électrique Atex Capri en polyamide avec chapeau bleu.
Presse-étoupe ATEX pour les types d’entrée de câble suivants :
• Câble non-armé
• Appareils fixes, où les câbles ne sont soumis à aucune traction ni vibrations
• Le chapeau bleu permet une indentification rapide des circuits à sécurité
intrinsèque
Caractéristiques techniques des presse-étoupes ATEX :
• Matériau: polyamide
• Température d’utilisation: -20 °C à +70 °C (M12 à M32)
-55 °C à +70 °C (M40 à M63)
• Large plage de serrage
• Faible couple nécessaire pour le serrage
• Lèvre d’étanchéité intégrée
• Écrou à commander séparément
Fabricant Eaton
| Référence | Taille ISO | Diamètre extérieur | Conditionnement |
|---|---|---|---|
| GHG 960 1955 R0121 | M12 | 5,0 - 7,0 mm | 20 |
| GHG 960 1955 R0122 | M16 | 5,5 - 10,0 mm | 20 |
| GHG 960 1955 R0123 | M20 | 5,5 - 13,0 mm | 20 |
| GHG 960 1955 R0124 | M25 | 8,0 - 17,5 mm | 20 |
| GHG 960 1955 R0125 | M32 | 14,0 - 21,0 mm | 20 |
| GHG 960 1955 R0126 | M40 | 19,0 - 28,0 mm | 10 |
| GHG 960 1955 R0127 | M50 | 24,0 - 35,0 mm | 10 |
| GHG 960 1955 R0128 | M50 | 29,0 - 48,0 mm | 5 |
Types d’entrée de câble
• Câble non-armé
• Appareils fixes, où les câbles ne sont soumis à aucune traction ni vibrations
• Le chapeau bleu permet une indentification rapide des circuits à sécurité intrinsèque
Certifications et marquages
• ATEX No. PTB 14 ATEX 1015 X
II 2G – Ex e IIC Gb
II 2D – Ex tb IIIC Db
• IECEx No. IECEx PTB 14.0027X
Ex eb IIC Gb
Ex eb IIC Db
Caractéristiques techniques
• Matériau: polyamide
• Température d’utilisation: -20 °C à +70 °C (M12 à M32)
-55 °C à +70 °C (M40 à M63)
• Large plage de serrage
• Faible couple nécessaire pour le serrage
• Lèvre d’étanchéité intégrée
Un presse-étoupe ATEX est un composant utilisé pour sceller et protéger les câbles électriques lorsqu’ils passent à travers des parois, notamment dans des environnements potentiellement explosifs.
Il assure l’étanchéité du passage des câbles tout en évitant l’entrée de poussières ou de liquides dans l’équipement.
Le terme ATEX fait référence à la directive européenne ATmosphères EXplosibles (directive 2014/34/UE), qui régit les équipements destinés à être utilisés dans des zones à risque d’explosion, que ce soit à cause de gaz ou de poussières inflammables.
Le presse-étoupe ATEX Capri permet d’éviter qu’une étincelle ou une chaleur excessive n’entraîne une explosion dans des atmosphères dangereuses. Il est certifié pour les zones classées ATEX (zones 0, 1, 2 pour les gaz, et zones 20, 21, 22 pour les poussières).
Ils sont couramment utilisés dans les industries pétrolière, chimique, pharmaceutique et autres environnements industriels à haut risque.
