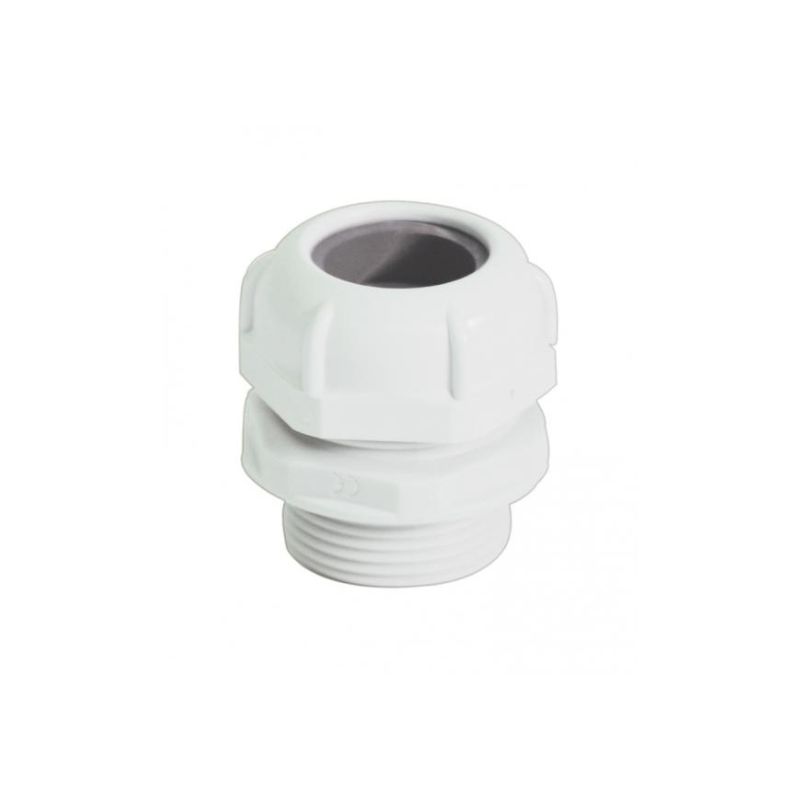

Presse-étoupe ECP – ISO Capri
Presse-étoupe polyamide ISO - ECP pour environnements industriels et compatible avec les câbles suivants :
- Câble non-armé
- Câble avec conducteurs isolés, sans couche métallique de protection mécanique.
Matériau : Polyamide
Couleur : Gris RAL 7035
Marque : Capri
| Référence | Taille ISO | Diamètre câble min/max | Conditionnement |
|---|---|---|---|
| 439120 | M12 | 3,0/6,0 mm | 20 |
| 439160 | M16 | 4,0/8,0 mm | 20 |
| 439170 | M16 bis | 5,0/10,0 mm | 20 |
| 439200 | M20 | 7,5/13,0 mm | 20 |
| 439210 | M20 bis | 9,5/15,0 mm | 20 |
| 439250 | M25 | 13,0/19,0 mm | 20 |
| 439320 | M32 | 15,0/25,0 mm | 10 |
| 439400 | M40 | 21,0/32,0 mm | 10 |
| 439500 | M50 | 26,0/38,0 mm | 10 |
| 439630 | M63 | 31,0/44,0 mm | 10 |
| Marque | Capri |
| Compatibilité câbles | – Câble non-armé – Câble avec conducteurs isolés, sans couche métallique de protection mécanique |
| Matériau | Polyamide |
| Filetage | Métrique ISO (EN 60423, EN 62444) |
| Température d’utilisation | -5 °C à +70 °C |
| Certification | EN 62444 |
| Couleur | Gris RAL 7035 |
Presse-étoupes Capri ECP
Les presse-étoupes ECP de Capri sont des composants utilisés pour assurer l’étanchéité et la fixation des câbles non armés dans des environnements industriels ou résidentiels. Ils sont fabriqués en polyamide gris (RAL 7035), un matériau robuste et résistant, qui garantit une longue durée de vie et une protection efficace contre les conditions difficiles.
Leur fonction principale est d’assurer une étanchéité parfaite sur la gaine extérieure des câbles non armés, empêchant ainsi l’entrée d’eau, de poussière ou d’autres contaminants.
Quelle est la composition d’un presse-étoupe ?
Les presse-étoupes ECP sont équipés d’une bague d’étanchéité en PVC plastifié coloré. Cette bague permet une étanchéité IP68, ce qui signifie qu’ils sont parfaitement protégés contre la poussière et résistants à une immersion dans l’eau jusqu’à une pression de 5 bars, tant que l’état de la surface de montage est adéquat. L’étanchéité est donc maximale, ce qui est essentiel pour garantir la sécurité et le bon fonctionnement des installations électriques dans des environnements exposés à l’humidité ou à la poussière.
Ces presse-étoupes sont compatibles avec les câbles non armés, ainsi que ceux comportant des conducteurs isolés sans couche métallique de protection mécanique. Ils sont disponibles avec des filetages ISO ou Pg. Le filetage est conforme aux normes EN 60423, EN 62444 pour les filetages ISO et UTE C 68-311, DIN 40430 pour les filetages Pg, assurant ainsi leur compatibilité avec une large gamme de câbles.
Les presse-étoupes ECP sont utilisés principalement dans les installations industrielles. Dans les tableaux électriques, par exemple, ces dispositifs jouent un rôle fondamental en garantissant une protection maximale des câbles contre les infiltrations d’humidité et de poussière. Cela contribue à la sécurité de l’installation électrique et à la durabilité des équipements.
Comment installer un presse-étoupe ECP de Capri ?
L’installation de ces presse-étoupes est simple et rapide. Il suffit de faire passer le câble dans le presse-étoupe, de fixer la bague d’étanchéité autour du câble, puis de visser le presse-étoupe dans l’orifice prévu à cet effet. Grâce à leur conception pratique, ces dispositifs offrent une solution fiable pour une gestion optimale des câbles, tout en garantissant une protection contre les environnements difficiles.
En termes de performance, les presse-étoupes ECP peuvent fonctionner dans une plage de températures allant de -5°C à +70°C, ce qui les rend adaptés à une grande variété d’environnements industriels. La couleur de la bague d’étanchéité varie en fonction de la taille du presse-étoupe, ce qui facilite son identification lors de l’installation.
Les presse-étoupes ECP de Capri sont conformes aux certifications et normes internationales, telles que la norme EN 62444 pour la sécurité et la performance des presse-étoupes, ainsi que la norme IP68 pour l’étanchéité.
Quelles applications pour les presse-étoupes ECP ?
Les presse-étoupes ECP de Capri sont utilisés dans diverses applications industrielles et résidentielles où l’étanchéité des câbles est nécessaire. Voici quelques exemples d’utilisation :
Environnements industriels :
Usines de production : Ces presse-étoupes permettent de protéger les câbles contre la poussière et l’humidité dans les environnements de fabrication.
Stations de traitement de l’eau : Ils protègent les câbles dans des sites exposés à l’humidité, comme les stations de traitement des eaux.
Installations chimiques et pétrochimiques : Ils assurent la protection des câbles contre les conditions difficiles, comme les produits chimiques.
Applications résidentielles et commerciales :
Tableaux électriques domestiques : Ils sont utilisés pour sceller les câbles entrant dans les tableaux électriques, notamment dans les zones avec de l’humidité.
Bâtiments commerciaux : Dans les bureaux ou autres bâtiments, ces presse-étoupes sont utilisés pour les installations électriques dans des espaces exposés aux changements de température et d’humidité.
Équipements extérieurs :
Installations extérieures : Dans des équipements comme les bornes de recharge pour véhicules électriques ou les systèmes d’éclairage public, ces presse-étoupes sont utilisés pour protéger les câbles contre l’humidité et la poussière.
Installations marines et offshore :
Bateaux et plateformes offshore : Ils sont utilisés dans des environnements marins pour protéger les câbles contre l’humidité et la corrosion.
Industrie automobile :
Câblage automobile : Ces presse-étoupes sont également utilisés pour protéger les câbles dans les véhicules, où les câbles peuvent être soumis à des vibrations et à l’humidité.
Systèmes d’automatisation :
Automates industriels : Ils protègent les câbles dans les systèmes d’automatisation et de contrôle, souvent installés dans des environnements industriels.
