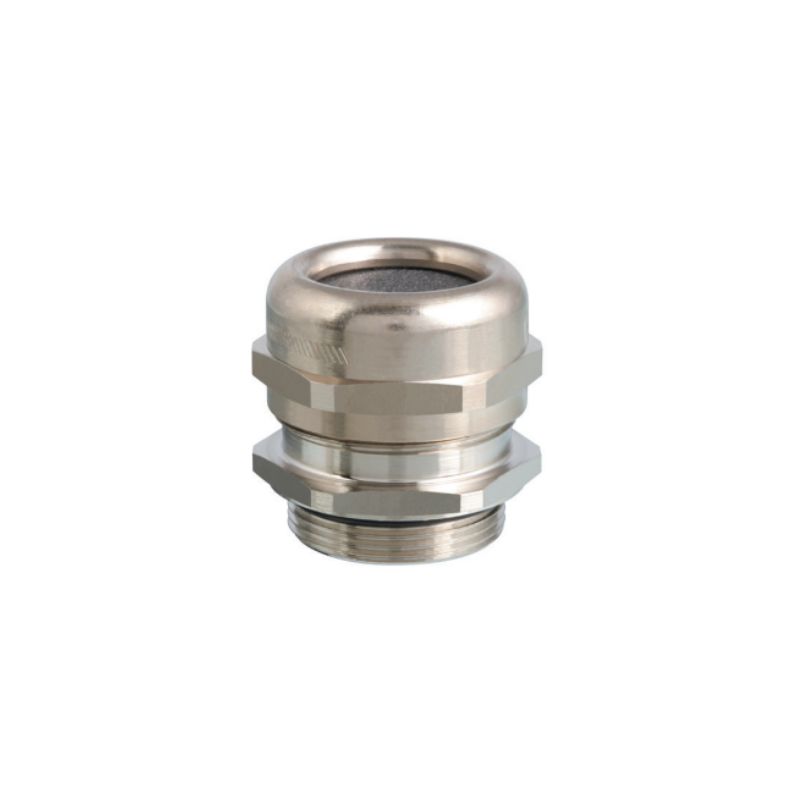

Presse-étoupe Capri NEWCAP MS – Pg – CEM
Presse-étoupes Capri NEWCAP MS - Pg7 à Pg48. Presse étoupe en laiton nickelé. CEM - Température d’utilisation : -20°C à +80°C
Les presse-étoupes industriels NEWCAP MS permettent de raccorder aussi bien des câbles plats que des multicâbles.
Compatible avec les câbles suivants :
- Câble non-armé
- Câble tressé en fil d’acier
| Référence | Filetage | Diamètre câble min/max | Conditionnement |
|---|---|---|---|
| 186074 | Pg7 | 3,0/6,5 mm | 1 |
| 186094 | Pg9 | 4,5/10,0 mm | 1 |
| 186114 | Pg11 | 6,0/13,0 mm | 1 |
| 186174 | Pg16 | 10,0/18,0 mm | 1 |
| 186184 | Pg21 | 16,0/24,5 mm | 1 |
| 186294 | Pg29 | 22,0/32,0 mm | 1 |
| 186364 | Pg36 | 29,0/40,5 mm | 1 |
| 186484 | Pg48 | 37,0/53,0 mm | 1 |
| Compatibilité câbles | – Câble non-armé – Câble tressé en fil d’acier |
| Matériau | Laiton nickelé |
| Filetage électrique Pg | UTE C 68-312 et DIN 40430 |
| Température d’utilisation | -20 °C à +80 °C |
| Certification | EN 62444 |
| Fabricant | Capri |
| Gamme | Newcap |
Presse-étoupes NEWCAP MS Capri
Le presse-étoupe métallique NEWCAP MS de Capri (Eaton) est un dispositif essentiel dans les installations électriques industrielles. Il assure la connexion sécurisée des câbles aux équipements, garantissant à la fois l’étanchéité et la continuité de masse, notamment pour les câbles blindés par tresse (SWB).
Ce presse-étoupe est conçu pour fixer mécaniquement les câbles aux équipements électriques, tout en assurant l’étanchéité entre le câble et le boîtier. Il maintient également la continuité de masse, ce qui est crucial pour les câbles blindés, afin de prévenir les interférences électromagnétiques (CEM).
Caractéristiques des presse-étoupes Newcap Capri
Il est compatible avec les câbles non-armés, les câbles avec conducteurs isolés sans couche métallique de protection mécanique, ainsi que les câbles blindés par tresse (SWB). Cela le rend particulièrement adapté aux applications nécessitant une protection contre les interférences électromagnétiques.
Le presse-étoupe NEWCAP MS est fabriqué en laiton nickelé ou en acier inoxydable 316L, avec une bague de serrage en polyamide PA6 et une bague d’étanchéité en néoprène. Pour les versions en acier inoxydable 316L, un lubrifiant adapté est recommandé, tel que le lubrifiant HTL. Il est conçu pour résister à des températures comprises entre -20°C et +80°C.
Il est testé pour une protection IP66/IP68, et garantit une étanchéité contre la poussière et l’eau. De plus, il est disponible en version ‘Ex’ pour les environnements industriels dangereux, assurant ainsi la sécurité des installations électriques dans des zones à risque d’explosion.
Applications des presse-étoupes NEWCAP MS
Le presse-étoupe NEWCAP MS est utilisé dans divers secteurs industriels, notamment l’énergie, la chimie, la pétrochimie, l’agroalimentaire et les infrastructures critiques. Il est installé dans les armoires et coffrets électriques, ainsi que dans les équipements industriels exposés à des conditions sévères telles que l’humidité, la poussière et les vibrations.
Par exemple, dans une usine chimique, le presse-étoupe NEWCAP MS est monté sur les armoires de commande pour connecter les câbles d’alimentation et de signalisation. Il garantit l’étanchéité et la protection contre les interférences électromagnétiques, assurant ainsi le bon fonctionnement des équipements et la sécurité des opérateurs.
