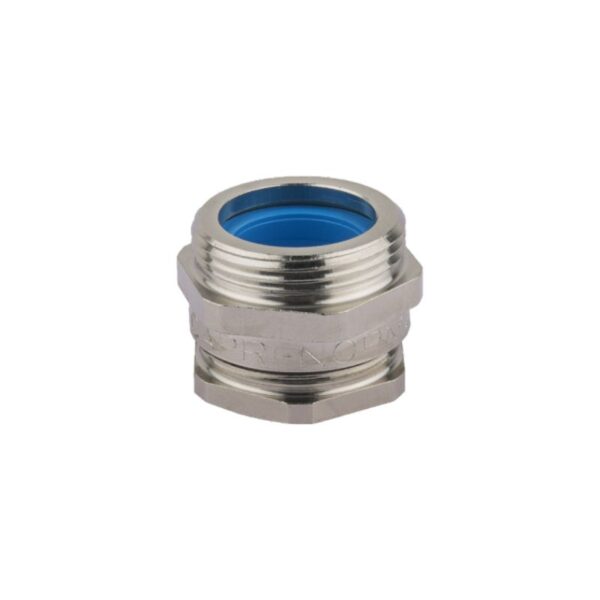

Presse-étoupe capri NORMADIX – Pg
Presse-étoupe Capri métallique filetage Pg - gamme Normadix. Presse-étoupe industriel qui assure l'étanchéité de la gaine extérieure des câbles non-armés.
Matière : laiton nickelé
Filetage électrique Pg : UTE C 68-312 et DIN 40430
Température d’utilisation : -5°C à +70°C
Certification : EN 62444
| Référence | Filetage | Diamètre câble min/max | Conditionnement |
|---|---|---|---|
| 600704 | Pg7 | 3,5/6,0 mm | 1 |
| 600904 | Pg9 | 5,0/8,7mm | 1 |
| 601104 | Pg11 | 6,5/10,5 mm | 1 |
| 601304 | Pg13 | 8,5/13,5 mm | 1 |
| 601604 | Pg16 | 10,5/15,0 mm | 1 |
| 602104 | Pg21 | 13,5/19,0 mm | 1 |
| 602904 | Pg29 | 18,0/25,0 mm | 1 |
| 603604 | Pg36 | 23,5/32,0 mm | 1 |
| 604204 | Pg42 | 30,0/38,0 mm | 1 |
| 604804 | Pg48 | 34,0/42,5 mm | 1 |
| Compatibilité câbles | – Câble non-armé – Câble avec conducteurs isolés, sans couche métallique de protection mécanique |
| Certification | EN 62444 |
| Température d’utilisation en continu | -5 °C à +70 °C |
| Température de durcissement du PVC | -20 °C |
| Matériau | Laiton nickelé |
| Filetage électrique Pg | UTE C 68‐312 et DIN 40430 |
| Bague d’étanchéité | Operculée en PVC plastifié coloré |
| Indice de protection | IP66 : 5 bars sans joint plat si l’état de surface du support le permet |
Qu’est-ce qu’un presse-étoupe Normadix Capri ?
Un presse-étoupe Normadix Capri est un dispositif utilisé pour fixer et garantir l’étanchéité des câbles électriques dans des installations industrielles. Il est conçu principalement pour les câbles non-armés, c’est-à-dire des câbles qui n’ont pas de protection métallique extérieure. Bien que ces câbles aient une isolation autour des conducteurs, ils ont besoin de protection contre des éléments comme l’eau, la poussière ou les contraintes physiques. Le presse-étoupe permet d’assurer la sécurité et la performance des câblages dans divers environnements industriels.
À quoi sert un presse-étoupe Normadix Capri ?
Le presse-étoupe a plusieurs fonctions principales. Il maintient le câble en place et évite qu’il ne bouge, ce qui protège le câble des tensions ou des déplacements indésirables. Il offre également une étanchéité, ce qui empêche l’intrusion de poussière, d’eau ou d’autres éléments nuisibles dans l’installation électrique. Cela permet de garantir la fiabilité du système électrique. Enfin, il protège le câble contre les contraintes mécaniques, comme les vibrations ou les chocs, qui pourraient l’endommager.
Comment utiliser un presse-étoupe Normadix Capri ?
L’utilisation d’un presse-étoupe Normadix Capri est simple, mais il faut suivre quelques étapes pour qu’il fonctionne correctement. La première étape consiste à préparer le câble. Il faut couper proprement l’extrémité du câble et retirer la gaine extérieure, en veillant à ne pas endommager les conducteurs à l’intérieur. Ensuite, le câble est inséré dans le presse-étoupe. La bague d’étanchéité en PVC plastifié est ensuite installée autour du câble. Enfin, le presse-étoupe est vissé fermement sur le boîtier ou l’équipement dans lequel il est installé. Une fois l’installation terminée, il faut vérifier que l’étanchéité est correcte pour éviter toute infiltration d’eau ou de poussière.
Applications industrielles
Les presse-étoupes Normadix Capri peuvent être utilisés dans de nombreux environnements industriels. Par exemple, dans l’industrie électrique, ils sont utilisés pour sécuriser les câbles dans des zones où les températures peuvent être extrêmes ou où des vibrations sont présentes. Ils sont également très utiles dans des installations extérieures, où les câbles sont exposés aux intempéries, pour les protéger de l’humidité et de la poussière. Dans des secteurs comme l’industrie chimique, où les câbles peuvent être exposés à des produits corrosifs, ces presse-étoupes jouent un rôle important dans la sécurité. Ils sont également utilisés dans les usines et zones de production pour protéger les câbles des contraintes mécaniques comme les vibrations ou les chocs.
Avantages d’un presse-étoupe Normadix Capri
Le presse-étoupe Normadix Capri présente plusieurs avantages qui en font une solution fiable dans de nombreux environnements industriels. Son indice de protection IP66 garantit une étanchéité efficace contre la poussière et l’eau. Il est fabriqué en laiton nickelé, ce qui lui permet de résister à la corrosion et de durer longtemps, même dans des environnements industriels exigeants. Le design compact du presse-étoupe permet un gain d’espace, ce qui est un atout lorsqu’il est nécessaire de maximiser l’espace disponible. De plus, son installation est simple et rapide, ce qui permet de gagner du temps et d’améliorer l’efficacité dans les installations.
