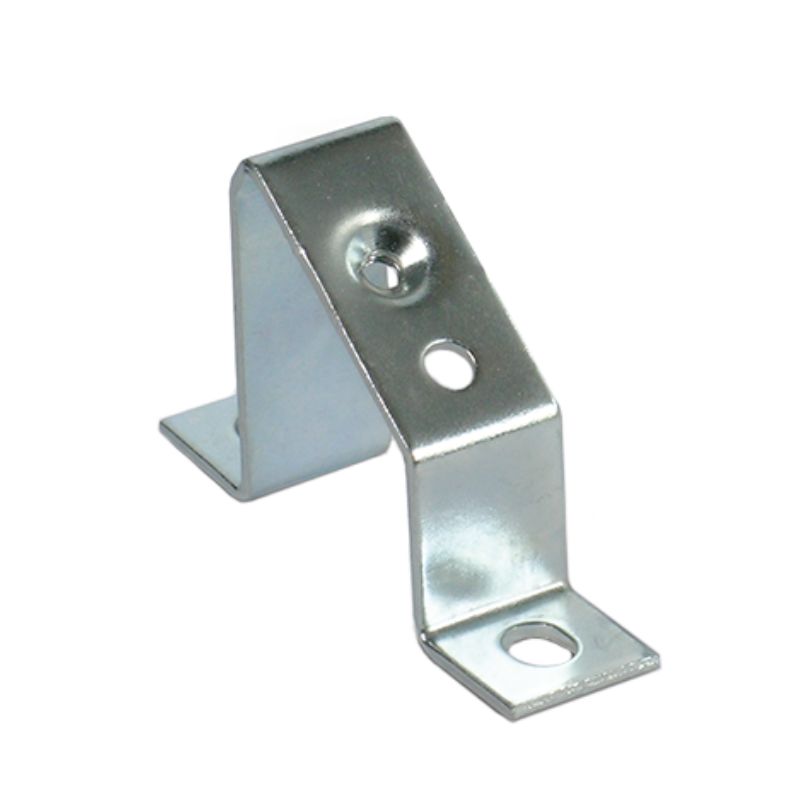

Supports de rail DIN 45° ou 30°
Supports de fixation pour rail DIN inclinés à 45° ou 30° selon référence
Equerre pour rail din en acier avec revêtement en zingage galvanisé, traité par passivation couche épaisse.
Méthode de fixation par vis
Vis vendues séparément
| Référence | Dimensions | Inclinaison | Filetage | Conditionnement |
|---|---|---|---|---|
| TS-S-M5 | 72x18x48 mm | 45° | M5 | 10 |
| TS-S-M6 | 72x18x48 mm | 45° | M6 | 10 |
| MMD6049B23 | 80x20x49 mm | 30° | M6 | 50 |
| MMD6058B23 | 80x20x58 mm | 30° | M6 | 50 |
| MMD6068B23 | 80x20x68 mm | 30° | M6 | 50 |
| MMD6078B23 | 80x20x78 mm | 30° | M6 | 50 |
| MMD6088B23 | 80x20x88 mm | 30° | M6 | 50 |
| MMD6098B23 | 80x20x98 mm | 30° | M6 | 50 |
Caractéristiques
| Type de support | Support de fixation pour rail DIN incliné |
| Inclinaison | 45° ou 30° |
| Matériau | Acier |
| Revêtement | Zingage galvanisé avec passivation à couche épaisse |
| Fixation | Par vis |
Support rail DIN incliné : applications
Qu’est-ce qu’un support de rail DIN incliné et pourquoi l’utiliser ?
Le support de rail DIN est un composant qui fixe solidement à un rail DIN, divers équipements modulaires tels que des disjoncteurs, relais, et bornes.
Ce type de montage permet d’organiser efficacement les équipements dans une armoire électrique et de faciliter leur installation.
Avantages de l’inclinaison des supports de fixation pour rail DIN
L’utilisation d’un support incliné pour rail DIN, plutôt qu’un support plat, présente plusieurs avantages majeurs :
- Améliorer l’accessibilité aux équipements
L’inclinaison à 30° ou 45° facilite l’accès aux équipements montés sur le rail. Elle permet d’intervenir plus facilement sur les appareils, surtout lorsque l’espace est limité ou que l’accès frontal est compliqué. - Repérer facilement les indications et bornes
Un support incliné offre une meilleure visibilité des étiquettes, bornes et autres informations importantes sur les équipements. Cela réduit le temps de maintenance ou de contrôle des installations. - Optimiser l’espace dans les armoires électriques
En inclinant les supports, on optimise l’espace disponible, notamment dans des armoires étroites ou encombrées. Cette disposition réduit l’encombrement horizontal tout en maximisant l’utilisation de la hauteur. - Améliorer la dissipation thermique
Dans certaines configurations, l’inclinaison du support peut favoriser une meilleure circulation de l’air autour des composants électriques. Cela favorise une dissipation de chaleur plus efficace et renforce la fiabilité à long terme des appareils.
