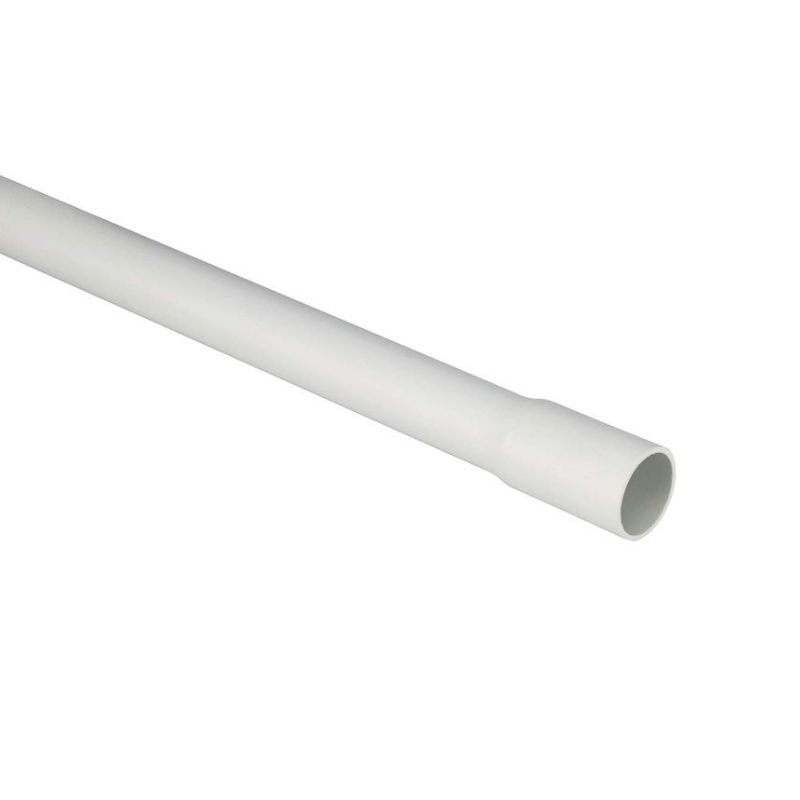

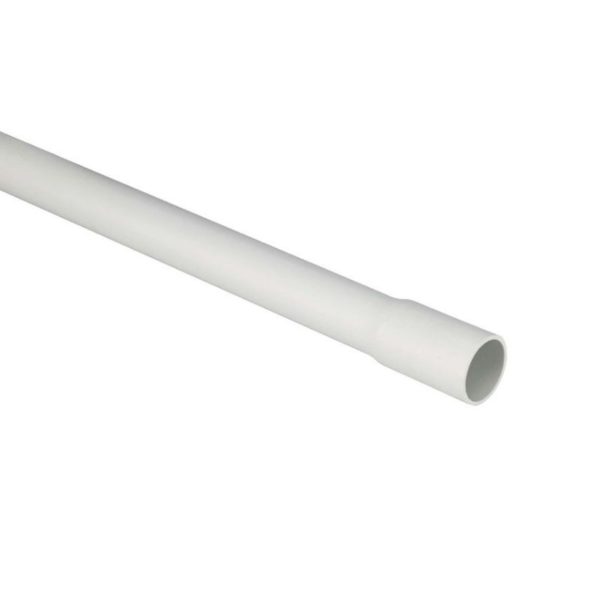

Tube IRL tulipé
Tube IRL : conduit rigide en pvc pour cheminement apparent. (Tube IRO)
Matière : PVC rigide.
Autoextinguible V0 conformément à la norme UL94
Conforme EN 61386-1, EN 61386-21
Conditionnement : Tubes rigides classement 3321 en barre de 3 mètres
| Référence | Longueur | Diamètre | Conditionnement |
|---|---|---|---|
| IRL16 | 3 m | 16 mm | 75 m |
| IRL20 | 3 m | 20 mm | 51 m |
| IRL25 | 3 m | 25 mm | 51 m |
| IRL32 | 3 m | 32 mm | 30 m |
| IRL40 | 3 m | 40 mm | 21 m |
| Matériau | PVC rigide |
| Longueur | 3 m |
| Test du fil incandescent | 960°C |
| Classification | 33211 |
| Résistance à la propagation de la flamme | Non propagateur de la flamme |
| Rigidité diélectrique | 2000 V a 50 Hz pendant 15 minutes |
| Normes | Reach / NF / CE |
Qu’est-ce qu’un tube IRL ?
Le tube IRL (Isolant Rigide Lisse) est un conduit rigide en PVC utilisé pour la protection et le cheminement des câbles électriques en installation apparente. Il peut être installé dans des environnements industriels, des armoires électriques et des infrastructures techniques où la sécurisation des câblages est essentielle.
Avec sa structure rigide et isolante, il protège les conducteurs contre les chocs mécaniques, l’humidité et la propagation des flammes. Il convient aussi bien aux circuits en courant fort qu’en courant faible, tout en respectant les normes en vigueur pour garantir une installation fiable et durable.
Il est compatible avec les câbles rigides en protection continue ainsi que les câbles multiconducteurs en protection discontinue.
Quelle est la différence entre un tube IRL et un tube IRO ?
Le tube IRL a remplacé l’ancien tube IRO (Isolant Rigide Ordinaire). Bien que leurs fonctions soient similaires, le tube IRL est fabriqué selon des normes plus récentes, garantissant une meilleure résistance mécanique et thermique.
La principale différence réside dans la classification de résistance aux chocs et à l’écrasement, où le tube IRL offre des performances plus élevées. Il est également autoextinguible, limitant ainsi les risques en cas d’incendie. Aujourd’hui, le terme IRO est obsolète et n’est plus utilisé dans les référentiels normatifs.
Quel est le diamètre d’un tube IRL / IRO ?
Les tubes IRL existent en plusieurs diamètres pour s’adapter aux différentes sections de câbles électriques. Les tailles les plus courantes sont de 16 mm, 20 mm, 25 mm, 32 mm :
- 16 mm : pour les petits circuits et liaisons de faible puissance.
- 20 mm et 25 mm : pour les installations standards en tertiaire et industrie.
- 32 mm, 40 mm et jusqu’à 63 mm : pour les câblages plus complexes nécessitant un grand volume de passage.
Le choix du diamètre dépend du nombre et de la section des conducteurs à insérer, ainsi que des contraintes d’installation spécifiques à chaque projet.
Comment installer le tube IRL ?
L’installation d’un tube IRL tulipé est simple et rapide grâce à son emboîtement direct, sans nécessiter de manchons de raccordement. Voici les étapes principales pour une pose efficace :
- Tracer le parcours du conduit sur le mur ou le support, en tenant compte des angles et des points de connexion.
- Fixer les colliers de maintien en respectant un espacement maximal de 40 cm en horizontal et 80 cm en vertical pour éviter toute déformation du tube.
- Découper et ajuster les tubes à la longueur souhaitée à l’aide d’une scie à denture fine ou d’un coupe-tube.
- Assembler les tubes par emboîtement en utilisant le système tulipé, qui assure une liaison solide sans accessoire supplémentaire.
- Passer les câbles à l’intérieur du conduit en veillant à ne pas dépasser le taux de remplissage maximal pour garantir une bonne ventilation et faciliter les interventions futures.
- Raccorder aux équipements électriques tels que armoires, coffrets et boîtes de dérivation pour finaliser l’installation.
Ce mode de pose permet un cheminement propre et sécurisé des câbles tout en respectant les exigences des installations électriques industrielles et tertiaires. Il se raccorde directement aux boîtes de dérivation, prises et interrupteurs pour une intégration optimisée dans les installations électriques.
