Le câble RVK est un conducteur basse tension, couramment utilisé dans des applications industrielles et des infrastructures électriques, telles que les centrales, les usines, et les systèmes de distribution d'énergie. Le câble RV-K peut s'adapter à différentes applications, qu’il s’agisse de circuits de distribution locaux ou de grandes installations nécessitant une haute capacité de transport d’énergie.
Conçu pour résister à des conditions mécaniques sévères et des environnements agressifs, il allie souplesse et robustesse grâce à son âme en cuivre multibrins et son isolation en PVC haute résistance. Ce type de câble se distingue par sa capacité à être installé aussi bien en extérieur qu'en intérieur, dans des installations fixes ou souterraines, tout en assurant une alimentation électrique fiable.
En tant que fournisseur de câbles électriques nous vous proposons une large gamme de sections de 1x1,5 mm² à 7x1.5 mm². Le choix de la section adéquate dépend de plusieurs critères, tels que la longueur du circuit, l'intensité de la charge, les pertes de tension autorisées, et les conditions environnementales.
Dans cet article nous vous proposons de découvrir les caractéristiques techniques du câble RV-K, ses utilisations dans les environnements industriels et commerciaux.

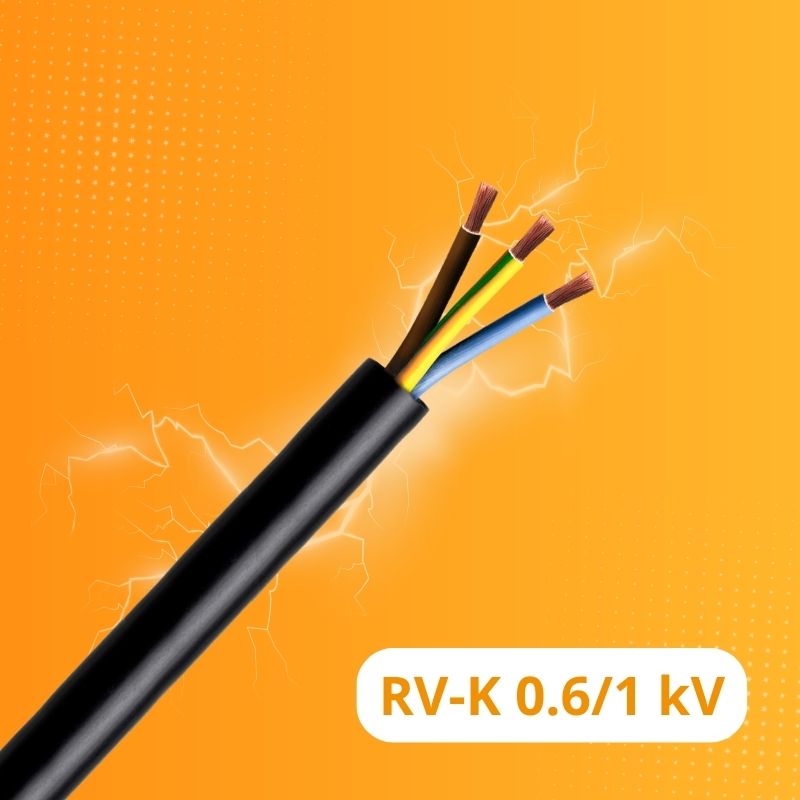

Le câble RV-K est un conducteur basse tension utilisé dans des applications industrielles et des infrastructures électriques exigeant robustesse et polyvalence.
Il se compose d'une âme en cuivre multibrins, offrant souplesse, et d’une isolation en PVC qui assure une excellente résistance aux chocs, à l'usure, et aux produits chimiques.
Signification du câble RVK :
Grâce à cette structure, le câble RVK est capable de supporter des conditions d'utilisation sévères tout en assurant une transmission d'énergie stable et continue. Il est conforme aux normes UNE-EN 60228 et EN 60228, qui garantissent que l’âme conductrice en cuivre électrolytique souple (Classe V) respecte les exigences de qualité en matière de conductivité électrique, de flexibilité et de résistance mécanique.
Les câbles RV-K sont recommandés pour le transport et la distribution d’énergie électrique à basse tension.
Appropriés pour installations à l’intérieur comme à l’extérieur sur plateaux de câbles non couverts, dans tubes et enterrés.
D’autres sections sont disponibles, veuillez télécharger la fiche technique.
Le câble RV-K se démarque par des caractéristiques techniques spécifiques qui s'adaptent à une multitude d’applications :
La tension nominale de 0,6/1 kV indiquée pour le câble RVK se décompose de la manière suivante et correspond aux tensions maximales d'utilisation du câble en courant alternatif :
| 0,6 kV (600 V) | 1 kV (1000 V) |
| Il s'agit de la tension entre un conducteur (phase) et la terre (ou la masse). C'est la tension maximale que le câble peut supporter entre un conducteur actif et la terre en fonctionnement normal. | Cela représente la tension entre deux conducteurs actifs (phases) du même circuit. C'est la tension maximale que le câble peut supporter entre deux conducteurs en fonctionnement normal, ce qui est la tension la plus élevée à laquelle le câble peut fonctionner sans risque de détérioration. |
En résumé, la première valeur, 0,6 kV, correspond donc à la tension phase-terre, et la seconde, 1 kV, à la tension phase-phase. Cela signifie que le câble est prévu pour des systèmes électriques basse tension, très courants dans la distribution d'énergie électrique.
Dans la fiche technique du câble rvk, les différentes températures mentionnées correspondent à des aspects spécifiques de son utilisation et de ses conditions d'installation.
Voici une explication pour chacune de ces températures :
En résumé les différentes températures correspondent à :
L'isolation et la gaine du câble RVK répondent à des normes spécifiques, à savoir UNE 21123 et HD 603S1, qui sont des standards techniques européens et espagnols définissant les exigences de fabrication et de performance des câbles électriques.
Voici une explication des termes mentionnés :
L'isolant entoure directement l'âme conductrice en cuivre du câble (les brins de cuivre). C'est la première couche qui recouvre les conducteurs internes. L’isolant a pour fonction principale d’empêcher les courants électriques de fuir vers l’extérieur du conducteur ou entre les différents conducteurs dans un câble multibrin. Il protège contre les courts-circuits et les pertes de courant.
Polyéthylène réticulé (XLPE) :
Le polyéthylène réticulé (XLPE) est un matériau isolant couramment utilisé dans les câbles électriques en raison de ses excellentes propriétés électriques et mécaniques. Il peut supporter des températures plus élevées que le PVC sans que l’isolation se dégrade.
Le type DIX-3 correspond à une classification précise du XLPE, définissant ses caractéristiques selon des normes spécifiques, telles que sa résistance à la chaleur, sa durabilité et ses propriétés électriques.
La gaine est la couche externe du câble. Elle entoure toutes les couches internes du câble, y compris l’isolant et, parfois, le bourrage (s'il y en a). La gaine a pour rôle de protéger le câble contre les agressions externes, telles que les chocs mécaniques, l'abrasion, l'humidité, les produits chimiques, et les rayons UV.
C’est la première ligne de défense du câble dans des environnements difficiles. Contrairement à l'isolant, elle ne joue pas de rôle électrique direct.
Gaine en PVC (polychlorure de vinyle DMV-18) :
Le PVC offre une bonne résistance aux intempéries, aux produits chimiques, aux rayons UV, ainsi qu’à l'abrasion et aux chocs mécaniques. Dans le cas du câble RV-K, le PVC protège non seulement le conducteur interne, mais il joue également un rôle essentiel dans la sécurité globale du câble, notamment en l’empêchant de propager la flamme en cas d'incendie.
Le type DMV-18 est une spécification du PVC définie par des normes techniques. Elle indique que cette gaine en PVC respecte des exigences précises en matière de performance, telles que la résistance aux contraintes mécaniques et aux agents extérieurs.

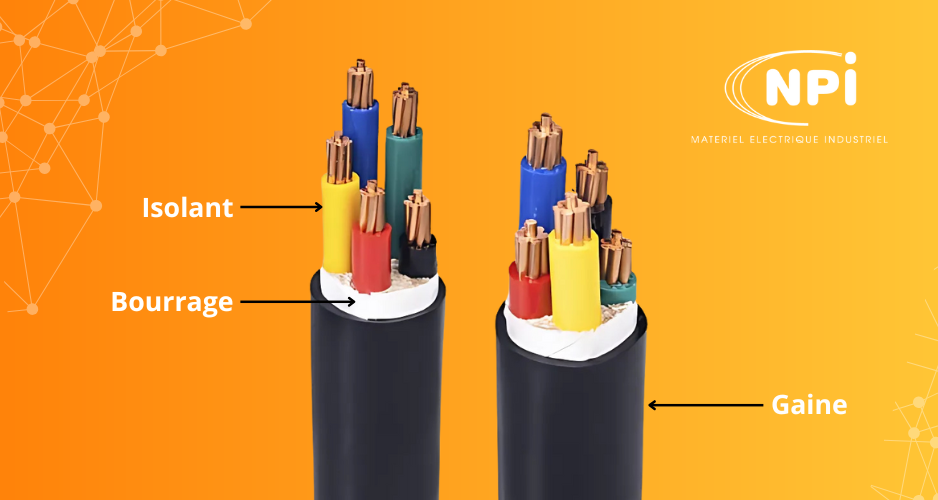

Le bourrage est une méthode employée dans la fabrication des câbles pour renforcer leur structure et améliorer leur résistance aux contraintes mécaniques et thermiques.
Cette technique consiste à insérer un matériau isolant ou un remplissage à l'intérieur du câble, entre l'âme conductrice et la gaine externe. Ce remplissage aide à maintenir l'intégrité du câble sous forte pression ou dans des environnements où des torsions et des vibrations sont fréquentes.
Pour le câble RV-K, le bourrage est intégré à partir de 16 mm² de section. L'ajout de bourrage dans les câbles de plus grande section (16 mm² et plus) est justifié par les conditions d'utilisation plus rigoureuses auxquelles ces câbles peuvent être soumis.
Comme par exemple, des installations souterraines ou des environnements industriels où des forces mécaniques, des vibrations et des torsions sont plus fréquentes.
La flexibilité du câble RVK est l'une de ses caractéristiques clés qui le rend particulièrement adapté aux installations complexes.
La composition du conducteur joue un rôle important dans cette flexibilité. Le câble RVK utilise une âme en cuivre composée de plusieurs brins (Classe V), ce qui lui confère une souplesse accrue par rapport aux conducteurs en cuivre monobrin.
Cette caractéristique permet au câble de se plier et de s'adapter facilement à différentes configurations d'installation sans risquer de casser ou d'endommager l'isolant.
Cette flexibilité est particulièrement bénéfique lors de l'installation dans des espaces restreints. Le RV-K peut être tiré à travers des conduits étroits, autour de coins ou dans des configurations complexes, facilitant ainsi son intégration dans divers systèmes électriques.
Pour garantir la qualité, la sécurité et la performance du câble RVK, plusieurs normes sont appliquées lors de sa fabrication.
Ces normes définissent non seulement les propriétés techniques du câble, mais aussi les exigences de sécurité et de durabilité adaptées à divers environnements d'utilisation.
Le tableau ci-dessous présente les normes et les caractéristiques spécifiques du câble RV-K 0.6/1 kV de notre catalogue.
| Norme | Définition | Spécification RV-K |
|---|---|---|
| UNE-EN 60228 / EN 60228 | Définit les spécifications techniques pour les conducteurs en cuivre utilisés dans les installations électriques. | Certifie que le câble RV-K utilise une âme conductrice en cuivre électrolytique souple (Classe V), offrant une bonne conductivité et flexibilité, essentielles pour des installations complexes. |
| UNE 21123 / HD 603S1 | Spécifie les exigences techniques pour l'isolation et la gaine des câbles électriques. | Garantit que le RVK a une isolation en polyéthylène réticulé (XLPE) type DIX-3, fournissant une excellente résistance thermique et électrique, ainsi qu'une gaine en PVC type DMV-18, protégeant le câble contre les chocs et l'humidité. |
| UNE 21123 | Indique les conditions minimales d'installation des câbles pour éviter des dommages à l'isolant. | Définit que la température minimale d’installation est de 0°C, s'assurant que le câble ne sera pas endommagé lors de l'installation dans des conditions froides. |
| UNE 21089 / HD 308 S2 | Norme pour le marquage des couleurs des conducteurs dans les câbles. | Permet au câble RVK d’être facilement identifiable grâce à un code de couleur standardisé, ce qui facilite une installation sûre et correcte. |
| UNE-EN 50334 / EN 50334 | Exigences pour le marquage par couleur des conducteurs dans les câbles ayant plus de cinq conducteurs. | Assure que le câble RV-K est marqué de manière appropriée pour une identification claire, facilitant son utilisation dans des applications avec plusieurs conducteurs. |
| UNE-EN 60332-1-2 / EN 60332-1-2 / IEC 60332-1-2 | Norme stipulant que les câbles ne doivent pas propager la flamme lors de tests de combustion. | Confirme que le câble RV-K a été testé pour sa résistance au feu, limitant les risques de propagation des flammes en cas d'incendie, ce qui renforce la sécurité lors de l’utilisation dans des environnements publics ou industriels. |
| UNE 211605 | Essai climatique définissant la résistance des câbles aux rayons ultraviolets (UV). | Précise que le câble RVK a été évalué pour sa durabilité face à l'exposition prolongée aux UV, garantissant qu'il ne se dégrade pas lorsqu'il est installé en extérieur. |
Le câble RV-K respecte des normes strictes qui soutiennent sa performance et sa sécurité dans une variété d'applications industrielles et commerciales. Sa conformité avec ces normes permet d'assurer une performance durable et efficace, même dans des environnements difficiles.
Le câble RV-K 0.6/1 kV peut répondre aux exigences de nombreux projets dans les secteurs industriels et commerciaux grâce à ses performances et sa robustesse. Voici des exemples d'application :
Le câble RVK est utilisé dans des installations souterraines pour la distribution d'énergie électrique basse tension. Par exemple, il peut être installé pour relier des transformateurs à des sous-stations ou des points de distribution. Sa résistance à l'humidité, aux agents chimiques et aux contraintes mécaniques garantit sa durabilité dans les réseaux souterrains de longue durée, où la protection contre les éléments est cruciale.
Dans les environnements industriels, le câble RV-K s'applique aux installations où des vibrations, des températures élevées et des conditions corrosives sont fréquentes. Il peut alimenter des machines industrielles, des panneaux de commande ou des équipements de traitement. L'installation se fait généralement dans des conduits ou des chemins de câbles, offrant une protection supplémentaire contre les impacts et les produits chimiques.
Le câble RVK est également utilisé dans les installations d’éclairage public ou de signalisation. Par exemple, il peut alimenter des lampadaires, des panneaux de signalisation ou des systèmes d'éclairage de rues. Grâce à sa résistance aux intempéries et aux rayons UV, il fonctionne de manière fiable même dans des conditions climatiques difficiles.
Dans les bâtiments commerciaux et tertiaires, le câble RV-K alimente divers circuits électriques, tels que ceux destinés à l'éclairage, au chauffage ou à des équipements spécialisés. Son installation se fait souvent dans des gaines ou sous des plinthes, garantissant une distribution d’énergie fiable tout en respectant les normes de sécurité, notamment grâce à sa résistance au feu et aux chocs.
Pour les installations à haute capacité, comme les réseaux de distribution dans les centrales électriques ou les infrastructures industrielles, le câble RVK joue un rôle clé dans le transport d’énergie fiable et sécurisé. Dans ces projets, il est souvent utilisé pour des liaisons de haute puissance, assurant une transmission efficace même sur de longues distances.
Dans ces différents cas, le câble RV-K est privilégié pour sa solidité, sa souplesse d’installation, et sa capacité à résister aux environnements difficiles.
NPi vous fournit le câble RVK, disponible en différentes sections pour répondre à tous vos besoins en installations électriques. Nous assurons une livraison rapide sous 24 à 48 heures, ou vous avez la possibilité de retirer votre commande directement à notre adresse.
